Начните с рабочей среды – избегайте этих ошибок

Сочетание поворотного крана и электрического тали очень распространено на заводах. Но будет ли оборудование действительно работать бесперебойно в цехе, часто зависит от того, насколько тщательно была учтена рабочая среда на этапе выбора. Нередко мы тратим немалые деньги на новую установку, а затем обнаруживаем, что стрела сталкивается с соседним оборудованием при повороте в определённое положение, оператору неудобно работать, крюк не достаёт до стола с материалами, или у тали часто возникают мелкие неисправности. Большинство этих проблем связаны не с плохим качеством оборудования, а с тем, что при выборе были упущены несколько критических деталей, касающихся реальных условий на площадке.

В этой статье мы разберём процесс выбора с точки зрения различных аспектов рабочей среды. Мы постараемся не перегружать текст техническими параметрами, а сосредоточимся на том, как оценивать ситуацию и принимать решения в реальных производственных условиях.

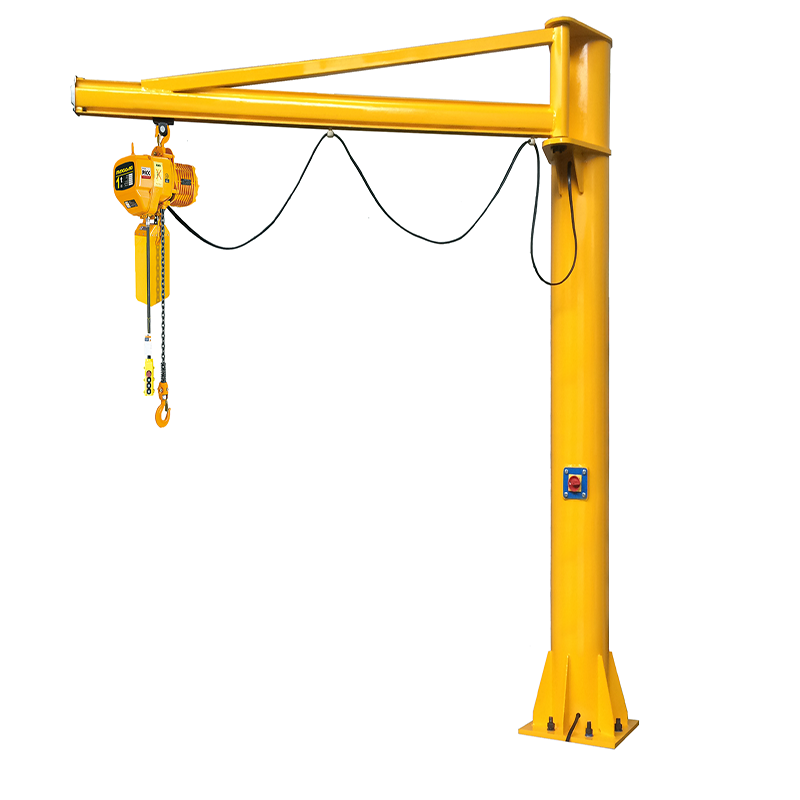

Во-первых, чётко определите зону, которую должна перекрывать стрела

Основная ценность поворотного крана заключается в его возможности вращения, но больший рабочий радиус – не всегда лучше. Распространённое заблуждение: если в цехе достаточно места, выбрать более длинную стрелу, чтобы в будущем можно было обслуживать больше рабочих мест. Однако с каждым метром удлинения стрелы опрокидывающий момент на колонне и основании возрастает экспоненциально. Это напрямую ведёт к удорожанию фундамента и материалов колонны – то есть вы покупаете машину на два размера больше, чем вам реально нужно.

Более практичный подход: нанесите на план цеха все точки, где крюку необходимо обслуживать материалы, столы для оснастки, зоны приёма заготовок и готовой продукции. Соедините эти точки дугой – это и будет ваш радиус. Также важно отметить, что угол поворота стрелы не менее критичен – многие смотрят только на радиус, игнорируя угол. На некоторых рабочих местах из-за расположения у стены или наличия другого оборудования фактический полезный угол поворота может составлять всего 120 градусов. В этом случае, если вы выберете поворотный кран с полным вращением, вы заплатите за поворот, который никогда не будет использован. Если угол поворота действительно ограничен, рассмотрите вариант крана с ограниченным углом поворота, который перекрывает только полезную дугу.

Высота подъёма и ход подъёма – это разные вещи

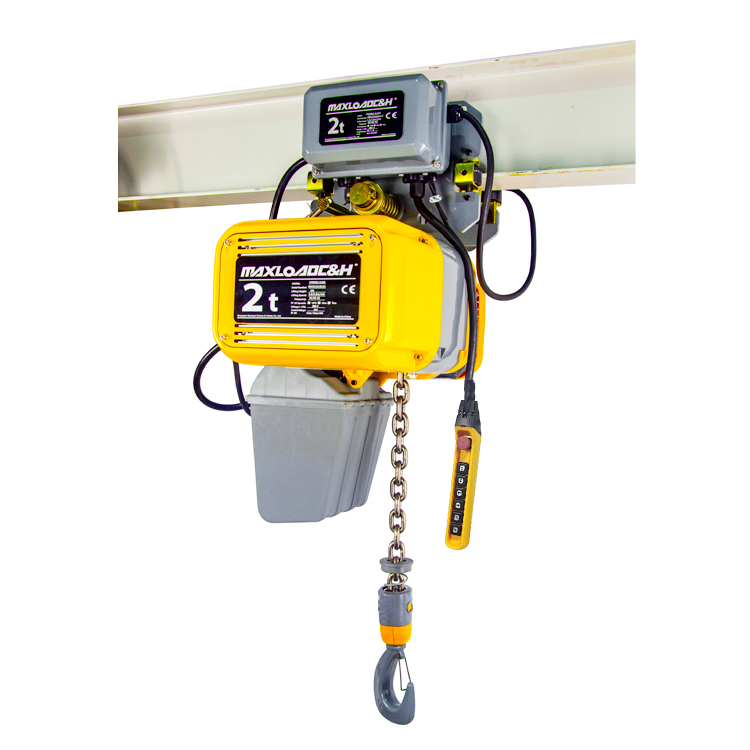

Высота подъёма электрической тали не равна эффективной рабочей высоте на вашем рабочем месте. Расстояние, которое проходит крюк от нижнего до верхнего положения, – это ход подъёма, но для оператора по-настоящему важно, может ли крюк опуститься на удобную для зацепления груза высоту и подняться ли он достаточно высоко, чтобы преодолеть препятствия.

Легко упускаемый из виду фактор – способ монтажа поворотного крана. При напольной установке колонна занимает место на полу, а крюк тали в нижней точке будет находиться на определённом расстоянии от пола. При настенном монтаже высотное положение стрелы ограничено конструкцией стены. В обоих случаях при одинаковом паспортном ходе подъёма тали фактический полезный диапазон высот будет совершенно разным. Поэтому при выборе не смотрите просто на «сколько метров ход подъёма», а спросите: «перекрывает ли диапазон от нижнего до верхнего положения крюка критически важные рабочие высоты на моём участке?»

Кроме того, учтите, есть ли над рабочим местом мостовые краны, трубы пожаротушения или осветительные приборы. Они ограничат монтажную высоту поворотного крана. Если высота потолка ограничена, возможно, придётся искать компромисс между монтажной высотой и ходом подъёма – либо согласиться на меньший ход тали, либо выбрать способ монтажа, позволяющий уменьшить монтажную высоту.

Грузоподъёмность – это не только номинальный вес груза

Многие выбирают таль, ориентируясь непосредственно на максимальный вес детали. Такая логика в целом верна, но она упускает из виду несколько практических факторов.

Во-первых, вес грузозахватных приспособлений. Если ваша деталь весит 50 кг, но стропы или траверса весят 8 кг, то тали фактически нужно поднимать 58 кг. Это часто учитывают, но что часто упускают – это динамическая ударная нагрузка при подъёме и опускании. На рабочих местах, где операторы работают не очень аккуратно, ударная нагрузка в момент подъёма может достигать 1,3–1,5 статического веса. Если вес вашей детали уже близок к 90% номинальной грузоподъёмности тали, то с учётом оснастки и ударных нагрузок таль фактически длительное время работает в перегруженном режиме, что значительно сокращает срок её службы. Разумная практика – закладывать запас в 20–30% от максимального поднимаемого веса. Это нужно не для редких перегрузок, а для компенсации ударных нагрузок и веса строп.

Ещё один часто упускаемый момент – распределение нагрузки. Некоторые детали имеют неправильную форму, и их центр тяжести не совпадает с геометрическим центром. При подъёме они наклоняются, что вызывает дополнительный эксцентричный износ направляющей каната и стального каната тали. Если на вашем участке такие детали встречаются часто, рассмотрите на этапе выбора таль с двумя канатами или с функцией против наклона – это значительно проще, чем дорабатывать оборудование потом.

Соответствие режима работы важнее, чем торговая марка

Здесь часто ошибаются, потому что многие упускают это из виду, сосредотачиваясь только на грузоподъёмности и цене. И электрические тали, и поворотные краны имеют свои классификации режимов работы, которые по сути указывают на расчётный срок службы и уровень загрузки оборудования.

Проще говоря, если на рабочем месте поднимают всего три-пять раз в день, по несколько минут за раз, то тали класса А3 вполне достаточно. Однако если это сборочная линия, где подъём происходит каждые несколько минут в течение всего дня, понадобится как минимум класс А5 или выше. Использование облегчённой тали для тяжёлых высокочастотных операций приведёт к быстрому накоплению механического износа, даже если вы никогда не превышаете номинальный вес. Стальной канат, редуктор и тормоз выйдут из строя преждевременно.

То же самое относится и к самому поворотному крану. Сколько раз в день поворачивается механизм вращения, происходит ли поворот под нагрузкой? Эти факторы влияют на выбор опорно-поворотного устройства и мотор-редуктора. Если вы просто скажете поставщику: «мне нужен поворотный кран на 1 тонну», он может предложить стандартную конфигурацию, которая может оказаться не самой подходящей для вашего рабочего места. Чёткое сообщение о частоте работы и коэффициенте загрузки, чтобы поставщик мог определить подходящий класс режима работы на основе этих данных, важнее, чем фиксация на происхождении той или иной детали.

Факторы окружающей среды диктуют детали конфигурации

Несколько конкретных аспектов рабочей среды напрямую влияют на выбор оборудования и оснастки:

Пыль и влажность: Если рабочее место находится в такой среде, как шлифовка, литейное производство или изготовление цементных изделий, пыль является постоянной проблемой. Пыль может попадать в тормоз и охлаждающие рёбра двигателя тали, ускоряя износ и перегрев. В таких условиях отдавайте предпочтение двигателям с более высокой степенью защиты (IP-код). Кроме того, тормоз тали желательно должен быть закрытого типа, избегая экономичных конструкций с открытым тормозным диском. В особо влажных или агрессивных средах следует также рассмотреть антикоррозионную обработку стального каната и крюка.

Высокотемпературные среды: Если рабочее место находится рядом с печами термообработки, плавильными печами или если сама деталь только что извлечена из печи и имеет высокую температуру, электрические компоненты и стальной канат тали оказываются уязвимыми. Смазка в стандартных канатах испаряется при высоких температурах, что увеличивает износ между прядями. В этом случае необходим термостойкий канат. Двигатель и блок управления также должны быть расположены как можно дальше от источника тепла или снабжены теплоизоляцией.

Способ подачи питания: На некоторых рабочих местах поблизости нет стационарной розетки, или прокладка кабеля по полу неудобна. В таких случаях можно рассмотреть питание через кабельный барабан или токопровод (кабельную подвесную систему). Однако токопроводы предъявляют требования к чистоте окружающей среды и в пыльных условиях склонны к плохому контакту. По сравнению с ними кабельный барабан имеет более простую конструкцию и меньшие затраты на обслуживание, но его длина хода ограничена. У каждого варианта есть свои плюсы и минусы.

Рабочее пространство определяет способ управления

Методы управления поворотными кранами и талями в основном делятся на три типа: кнопочный подвесной пульт, радиопульт и управление из кабины. Для применения на уровне рабочего места выбор, по сути, сводится к подвесному пульту или радиопульту.

Подвесной пульт имеет кабель-связку, поэтому оператор должен стоять рядом с оборудованием. Это означает, что между точкой управления и зоной опускания груза должен быть хороший обзор. Если планировка рабочего места стеснена, и место оператора перекрыто другим оборудованием, так что крюк не виден, ему придётся работать на ощупь, что увеличивает риск раскачивания и столкновений. В таких случаях радиопульт даёт больше гибкости, позволяя оператору переместиться в удобную точку обзора и даже выполнять точную наводку, наблюдая за процессом. Однако радиопульты более подвержены повреждениям в пыльной, ударной среде, и существует риск случайного включения. На некоторых рабочих местах эту проблему решают с помощью радиопультов с защитой от случайного срабатывания.

Кроме того, важна частота операций. Если подъёмные движения на рабочем месте простые – цикл «подъём-поворот-опускание» – подвесной пульт вполне подходит и стоит дешевле. Если операции сложные, требуется частое манипулирование или точное микро-позиционирование, гибкость радиопульта становится преимуществом. На некоторых рабочих местах из-за конкретного расположения столов с материалами оператору нужно стоять рядом с грузом, чтобы совместить его с монтажными отверстиями. В таких ситуациях радиопульт практически незаменим, так как длина кабеля подвесного пульта не позволит оператору занять оптимальную позицию для обзора.

Монтажный фундамент – самая легко упускаемая из виду существенная затрата

Монтаж поворотного крана в основном бывает трёх типов: напольный с фундаментом, напольный без фундамента (на опорной плите) и настенный.

Напольный монтаж с фундаментом требует рытья котлована, установки анкерных болтов и заливки бетона. Это связано с вскрытием пола, восстановлением покрытия, а также требует обхода существующих подземных коммуникаций. Если пол цеха уже имеет эпоксидное или упрочнённое покрытие, его вскрытие и восстановление обойдётся дорого, и добиться точного совпадения цвета и фактуры будет сложно. Если рабочее место находится не на первом этаже, а на втором или выше, несущая способность перекрытия часто недостаточна для напольного крана с фундаментом. В этом случае придётся выбирать настенную конструкцию или конструкцию на опорной плите (с противовесом).

Монтаж на опорной плите не требует рытья фундамента, устойчивость обеспечивается за счёт противовеса. Однако он занимает большую площадь и требует ровного пола. Настенный монтаж требует, чтобы стена обладала достаточной конструкционной прочностью – обычные кирпичные стены или лёгкие перегородки не подходят, это должна быть бетонная стена или стальная колонна.

Рекомендация при выборе: включайте способ монтажа и связанные с ним затраты на фундамент в свой бюджет. Разница в цене оборудования между разными способами монтажа при одинаковой грузоподъёмности может составлять всего несколько тысяч юаней, но разница в стоимости строительных работ по фундаменту может быть в несколько раз больше. Заранее уточните информацию о конструкции пола и стены у руководителей площадки; не ждите, пока оборудование прибудет, чтобы обнаружить, что его нельзя установить.

Заранее подумайте об удобстве обслуживания

После установки оборудования то, насколько удобны плановые осмотры и техническое обслуживание, редко учитывается при выборе, но его влияние сильно ощущается в процессе эксплуатации.

Ключевая деталь: положение монтажа тали. Если у поворотного крана нет платформы или прохода под стрелой для обслуживающего персонала, ремонт неисправности тали может потребовать от них использования лестницы или работы, стоя на детали – что небезопасно и неэффективно. Если позволяют условия, на этапе выбора обсудите с поставщиком возможность добавления обслуживающей платформы на колонне или точек крепления страховочных тросов под стрелой.

Ещё один аспект – осмотр и замена стального каната. Канат тали требует регулярного осмотра и замены. Однако в некоторых конструкциях поворотных кранов таль расположена так, что её смотровые люки обращены к стене или другому оборудованию, что делает невозможным визуальный контроль состояния каната. Если ваше рабочее место позволяет, попросите на этапе выбора скорректировать ориентацию монтажа тали для обеспечения доступа или выберите конструкцию тали, позволяющую более удобно осматривать канат.
