Выбор консольного крана для рабочей станции – от оценки площадки до монтажа оборудования

Многие заводы допускают одну и ту же ошибку при покупке консольных кранов и электрических талей: они начинают с технических характеристик, а уже потом ищут место для установки. В итоге после монтажа оказывается, что либо радиус поворота упирается в колонну, либо кран оснащён частотным регулированием скорости, хотя используется не более трёх раз в день, либо оператору приходится обходить колонну, чтобы добраться до кнопочного пульта. Само оборудование исправно, но когда оно не сочетается с рабочей средой – это становится пустой тратой ресурсов.

В этой статье нет таблиц с характеристиками. Вместо этого предлагается логическая последовательность выбора: сначала оцените среду, затем определите конструкцию, и только потом подбирайте таль. Следуя этому порядку, вы получите оборудование, которое действительно станет полезным инструментом на рабочем месте.

Диагностика «пространственного характера» рабочей станции

Суть консольного крана – совместить «вертикальный подъём» и «горизонтальное перемещение» на фиксированной рабочей станции. Поэтому первым делом нужно смотреть не на грузоподъёмность, а на распределение препятствий в радиусе поворота.

Рулеткой измерьте три вещи: есть ли какое-либо стационарное оборудование, проходы или пожарные гидранты в пределах 2 метров от точки крепления колонны; необходимую высоту от нижнего положения крюка до пола; и горизонтальное расстояние от места оператора до естественной точки покоя крюка.

Эти три параметра напрямую определяют тип консольного крана.

Если рабочая станция расположена рядом со стеной или колонной, а рабочая зона в радиусе поворота ограничена только передними 180 градусами, настенный консольный кран экономит больше места, чем колонный. Кронштейн крепится непосредственно к несущей колонне или бетонной стене, не занимая площади пола. Хотя угол поворота ограничен, этого вполне достаточно для загрузки/выгрузки станков или сварочных постов, расположенных вдоль стены. Если же рабочая станция находится в центре цеха и должна обслуживать материалы или оборудование со всех сторон, то подойдёт только колонный кран с углом поворота не менее 270 градусов, а лучше – 360. Обратите внимание: для 360-градусного колонного консольного крана необходимо проверить, не конфликтует ли монтажное основание поворотного круга с закладными деталями в полу. На многих заводах пол уже затвердел к моменту модернизации, и установка фундаментных болтов невозможна – в этом случае нужно рассматривать переносное основание или основание с балластом.

Ещё одна часто упускаемая из виду пространственная переменная – разница между высотой здания и высотой установки консольного крана. Если зазор между нижней кромкой консольной балки и прогоном крыши составляет менее 300 мм, то для обслуживания подъёмного двигателя тали не хватит места – не получится снять торцевую крышку для осмотра. Эта деталь редко встречается в руководствах по выбору, но обязательно создаст проблемы при обслуживании на месте.

Определение прочности конструкции исходя из частоты использования

Существует два основных конструктивных направления для консольных кранов: двутавровые балки из конструкционной стали и балки коробчатого сечения. Многие считают, что коробчатые балки всегда лучше двутавровых, но выбор зависит от интенсивности использования рабочей станции.

Двутавровые балки легче по весу и дешевле. Они подходят для применений с не более чем 30 подъёмами в день и при условии, что вес единичного подъёма не превышает 80% номинальной грузоподъёмности. Примеры: посты обслуживания пресс-форм, линии сборки мелких деталей, зоны ремонта оборудования. Их преимущество – малая инерция хода, благодаря чему при повороте стрелы рукой ощущается лёгкость и отзывчивость. Недостаток – заметный прогиб консольной балки под нагрузкой, а частая эксплуатация ускоряет износ поворотного подшипника.

Коробчатые балки свариваются из двух стальных листов в прямоугольное сечение, обладают высокой жёсткостью и хорошей устойчивостью к кручению. Они подходят для более чем 50 подъёмов в день, нагрузок, приближающихся к номинальным, или частых захватов на конце стрелы. Однако они тяжелее и требуют больших усилий для поворота. Если оператор – женщина или пожилой человек, длительная работа с коробчатым консольным краном может быть физически утомительной. В таком случае либо выбирайте двутавровую конструкцию, либо добавьте в механизм поворота устройства с сервоприводом.

Чтобы понять, к какой категории относится ваша рабочая станция, не нужны сложные расчёты – просто подсчитайте по журналам производства среднее количество подъёмов в день и средний вес одного подъёма за одну неделю. Никогда не выбирайте оборудование, ориентируясь на «редкий тяжёлый подъём» – в результате кран будет слишком мощным большую часть срока службы, и работать с ним будет неудобно.

Подбор «характера» электрической тали

«Стрела» отвечает за горизонтальное перемещение, «таль» – за вертикальный подъём. Они должны работать согласованно, иначе даже лучшая консольная балка окажется бесполезной.

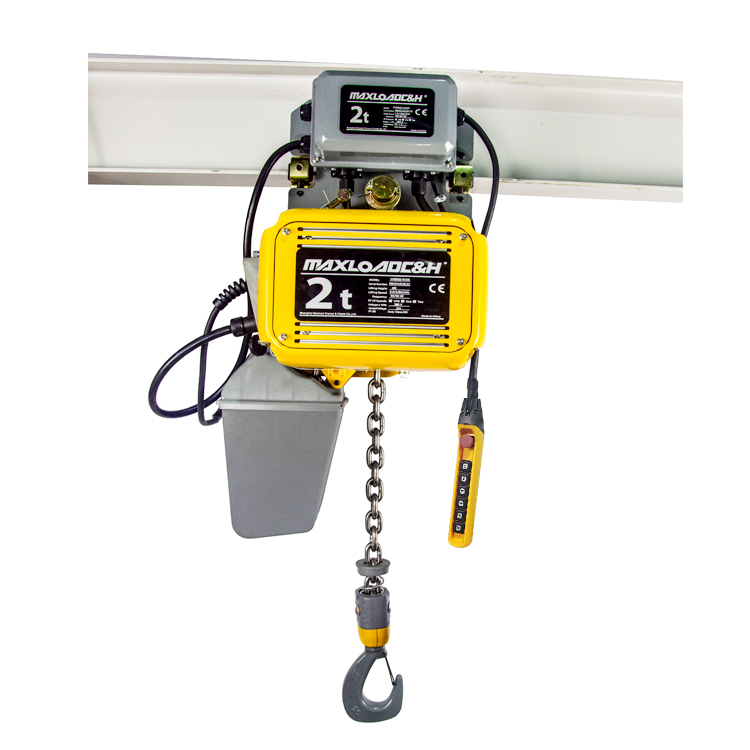

Выбор электротали включает три ключевых параметра: грузоподъёмность, высота подъёма и скорость подъёма. Грузоподъёмность соответствует номинальной нагрузке крана – здесь всё просто. Но высота подъёма – это не просто расстояние от пола до нижней кромки консольной балки; нужно также вычесть собственную высоту крюковой подвески, высоту строповки и запас по безопасности. Многие заводы покупают тали, исходя из чистой высоты здания, а затем обнаруживают, что при полностью поднятом крюке груз всё равно не поднимается выше ограждения станка – и приходится опускать и перемещать заново.

Скорость подъёма – самый часто игнорируемый параметр. Выбор между односкоростной и двухскоростной талью должен основываться не на «необходимости точного позиционирования», а на том, «синхронизируется ли ритм подъёма с предыдущими и последующими операциями». Если рабочая станция обслуживает загрузку/выгрузку станков, а время обработки составляет 3 минуты – у оператора достаточно времени для медленного перемещения, и односкоростной режим подходит. Если же станция является перевалочным пунктом между сборочными линиями, где подъём нужно выполнять каждые 30 секунд, то высокая скорость двухскоростной тали сокращает время спуска пустого крюка, а низкая скорость позволяет точно регулировать положение при приближении груза к посадочной поверхности – это заметно улучшает общее время цикла. Однако двухскоростные тали имеют более сложное электрооборудование и более высокие затраты на последующее обслуживание. Для применений с менее чем 15 подъёмами в час двухскоростной режим не окупается.

Ещё один важный, но часто игнорируемый аспект – это тип монтажа тали. Подавляющее большинство электроталей на консольных кранах бывают либо «стационарными», либо «малогабаритными» (low-headroom). У стационарных талей ось крюка совпадает с осью рельса стрелы – они просты в установке, но «съедают» часть высоты подъёма. У малогабаритных талей барабан смещён в сторону от рельса, что даёт дополнительно 200–400 мм высоты подъёма при той же высоте здания – это спасение для цехов с низкими потолками. Плата за это – более высокая цена и более сложная разборка при обслуживании.

Удобство эксплуатации определяет «простоту использования»

Оборудование покупается для людей. На многих заводах операторы предпочитают вилочный погрузчик установленному консольному крану – и проблема чаще всего в том, что «им неудобно пользоваться».

Расположение кнопочного пульта и длина кабеля – это первая деталь. Пульт должен свободно свисать прямо перед оператором на его рабочем месте. Кабель должен иметь достаточно слабины для свободного перемещения, но не быть настолько длинным, чтобы волочиться по полу и зажиматься материалами. На практике самая частая проблема – это перетирание кабеля пульта о край консольной балки при повороте, поэтому защитная оболочка в месте выхода кабеля или пружинный спиральный шнур просто необходимы.

Сопротивление повороту – это второй важный аспект с точки зрения эргономики. Идеальное ощущение при повороте – «толкнул – повернулось, отпустил – остановилось», а не «не сдвинуть» или «отпустил – и оно плывёт». Это зависит от коэффициента трения поворотного подшипника и величины нагрузки. Если рабочая станция часто работает с внецентренными нагрузками, при повороте возникает заметный опрокидывающий момент, вынуждая оператора постоянно компенсировать смещение – это крайне утомительно. В таких случаях в заказ необходимо включать пункт «условия внецентренной нагрузки», чтобы поставщик мог целенаправленно настроить механизм поворота.

Обзор – это третье измерение. Если ось поворота стрелы перекрывает оператору обзор крюка, ему придётся вытягивать шею при каждом позиционировании, и за полный день серьёзно пострадает шейный отдел позвоночника. Диаметр колонны у колонного консольного крана обычно составляет от 200 до 400 мм. Если оператор стоит прямо за колонной, мёртвая зона закроет зону крюка. Решение – определить фиксированную позицию оператора на этапе выбора, отрегулировать угол монтажа стрелы, чтобы избежать этого направления, или выбрать конструкцию со смещённой колонной.
