Руководство по выбору оборудования в зависимости от рабочего места на производственном участке

При планировании завода комбинация поворотного крана и электрического тали часто попадает в список вспомогательного оборудования и удостаивается лишь поверхностного внимания. В результате оборудование устанавливается, но в эксплуатации никогда не кажется вполне удобным: либо радиус поворота не достаёт до самого дальнего рабочего места, либо скорость подъёма не согласуется с тактом производственной линии. Ещё чаще операторы предпочитают перемещать материалы туда-сюда погрузчиком, чем пользоваться тем «неудобным» поворотным краном.

В чём же проблема? Она в том, что выбирающие относятся к поворотному крану как к стандартному изделию с полки, тогда как на самом деле это должен быть индивидуализированный инструмент, «вырастающий» из физического пространства рабочего места, характеристик материалов и рабочих привычек оператора.

Смотрите на пол и на потолок – не торопитесь с грузоподъёмностью

Многие начинают с «мне нужно поднимать 1 тонну», что на самом деле является опасной отправной точкой. Истинная отправная точка для выбора поворотного крана – это трёхмерные пространственные граничные условия рабочего места.

Сначала посмотрите на потолок. Есть ли над рабочим местом подкрановые пути? На какой высоте проложены трубопроводы пожаротушения? Попадают ли осветительные приборы в зону поворота стрелы? Эти вопросы напрямую определяют монтажную конфигурацию крана – должен ли он быть напольным на отдельно стоящей колонне, настенным кронштейном или даже подвесного типа. Напольная колонна – самая гибкая, но она требует достаточного свободного места для фундамента и отсутствия подземных кабельных каналов или трубопроводов. Настенный монтаж экономит место на полу, но стена должна выдерживать опрокидывающий момент – для этого нужны данные конструкций, а не просто «на вид достаточно прочная».

Теперь посмотрите на пол. Радиус поворота крана очерчивает на полу окружность, но на этой окружности не должно быть никаких препятствий. Где стоит оператор, чтобы управлять краном? С какой стороны поступает материал и в каком направлении уходит? Если стрела перекрывает половину рабочего места, но позиция оператора оказывается в мёртвой зоне крана, оператору каждый раз приходится обходить кран, чтобы произвести подъём, что снижает эффективность вдвое. Разумный подход – разместить центр поворота крана возле границы зоны частой активности оператора, чтобы зона охвата стрелы раскрывалась веером, охватывая зону приёма материалов, зону обработки и зону хранения готовой продукции, при этом фиксированное место оператора должно находиться возле основания стрелы – это одновременно и безопасно, и удобно.

Грузоподъёмность – это не просто «достаточно»; необходимо рассчитывать динамические нагрузки

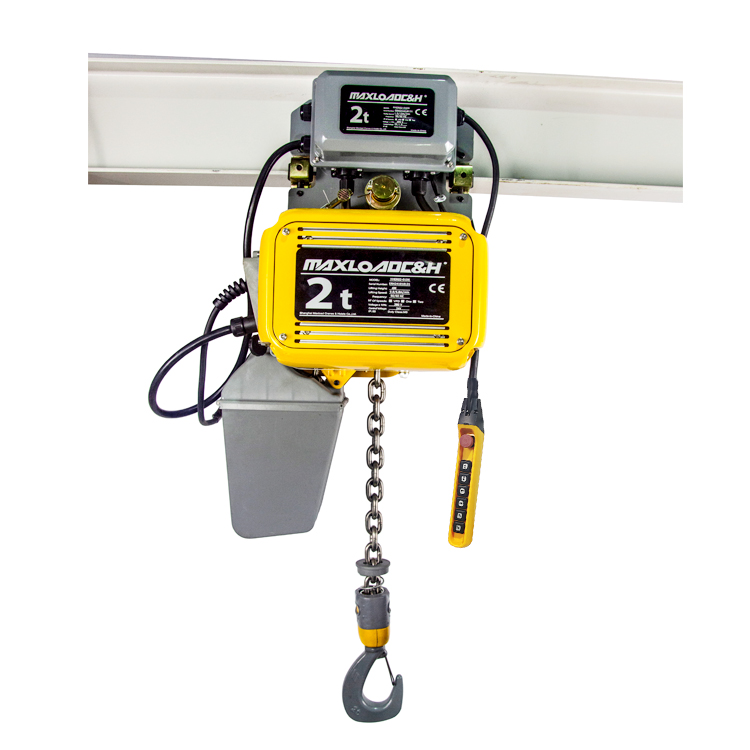

Если завысить номинальную грузоподъёмность электротали, вы переплачиваете и занимаете лишнее место; если занизить – это становится угрозой безопасности. Но «насколько большой» определяется не только весом детали – нужно также учитывать вес грузозахватного приспособления и ускорения на пути подъёма.

Например, если деталь весит 100 кг, но само грузозахватное приспособление весит 30 кг, то таль должна выбираться как минимум на 130 кг – это статическая нагрузка. Если оператор склонен использовать быстрое импульсное управление подъёмом/опусканием, или если торможение крана при повороте происходит резко, добавляются инерционные силы. Стандартная практика – умножать статическую нагрузку на коэффициент режима работы: для частых пусков/остановов использовать 1,3; для тяжеловесного низкоскоростного режима – 1,5. Однако более практичный метод на месте – понаблюдать за текущим ритмом перемещения погрузчиком или вручную на данном участке: если за смену выполняется более 50 подъёмов, выбирайте сразу для интенсивного режима работы и повышайте как класс изоляции двигателя, так и его режим работы – иначе тепловая защита двигателя будет срабатывать слишком часто, и оборудование станет просто украшением.

Есть ещё один легко упускаемый сценарий: внецентренные нагрузки. Когда центр тяжести детали находится не строго под точкой подвеса, таль подвергается боковым усилиям, что со временем наносит серьёзный ущерб канатоукладчику и барабану. Если на участке обрабатываются детали неправильной формы, обязательно предусмотрите регулировку центра тяжести на этапе проектирования грузозахватного приспособления либо попросите устройство против наклона при выборе тали.

Высота подъёма и радиус поворота – «номинальные» vs «полезные» значения

Радиус поворота, указанный в каталоге, – это максимальное расстояние, которого может достичь стрела, но от эффективного рабочего радиуса нужно отнять расстояние по горизонтали от крюка до края колонны, а также боковое пространство, занимаемое грузозахватным приспособлением. Пример: в каталоге указан радиус поворота 3 м, крюк находится на расстоянии 0,3 м от края колонны, а приспособление занимает ещё 0,2 м – значит, фактическая досягаемость до центра детали составляет всего 2,5 м. Если деталь имеет длину 1,2 м и её необходимо поднимать за оба конца, полезный радиус нужно дополнительно уменьшить на половину длины детали. Многие жалобы на месте, что «стрела недостаточно длинная», часто возникают не потому, что её купили слишком короткой, а потому, что расчёт был неверным.

То же самое относится к высоте подъёма. Высота подъёма по каталогу измеряется от пола до верхнего положения крюка, но от фактического полезного хода необходимо отнять высоту нижнего рабочего положения приспособления. Если деталь должна подниматься с паллеты на полу, при высоте паллеты 150 мм и высоте детали 500 мм, а приспособлению необходимо опуститься ниже поверхности паллеты для строповки, то ход подъёма тали должен быть как минимум на 600 мм больше теоретического значения.

Способ управления и логика – напрямую влияют на то, «хотят ли операторы им пользоваться» или «им лень»

Многие поворотные краны оснащаются стандартными кабельными или радиопультовыми системами управления, но условия на рабочих местах сильно различаются. В чистом сборочном цеху радиопульты могут быть очень удобны, но в сварочном цеху с сильной запылённостью кнопки пульта могут выйти из строя за три дня – лучшим выбором будет атмосферостойкий кабельный пульт с защитным кожухом. В условиях высокой температуры или сильных магнитных полей электронные компоненты подвержены отказам, поэтому механические концевые выключатели и чисто контакторное управление надёжнее, чем частотные преобразователи – передовые технологии не всегда означают пригодность для конкретного участка.

Более продвинутый аспект – согласование логики управления с тактом рабочего места. Если на этом участке требуется подъём каждые 5 минут, то необходимо частотное регулирование скорости, потому что плавное переключение скоростей уменьшает раскачивание груза и повышает эффективность позиционирования. Но если кран используется всего два-три раза в день, то достаточно фиксированной скорости подъёма, и дополнительные затраты на частотный преобразователь совершенно неоправданны. Кроме того, чувствительность реакции на импульсное управление напрямую влияет на утомляемость оператора – слишком медленная реакция, и крюк раскачивается без точного позиционирования; слишком быстрая – и от лёгкого прикосновения происходит рывок, заставляя оператора постоянно подтормаживать. Хорошей практикой является возможность для оператора опробовать кран на месте в период пусконаладки, отрегулировать кривые импульсной скорости как для подъёма, так и для поворота, и довести их до ощущения, что «кран откликается на кончики пальцев оператора».

Выбор конструкции самой стрелы – не «чем толще, тем лучше»

Конструктивная форма стрелы поворотного крана бывает в основном двух типов: двутавровая и коробчатого сечения. Двутавровые легче, дешевле и подходят для лёгких и средних нагрузок, но их жёсткость ограничена, и при большой длине стрелы прогиб на конце становится заметным. Коробчатые имеют лучшую жёсткость и устойчивость к кручению, подходят для тяжёлых нагрузок или для стрел длиннее 4 м, но они тяжелее и предъявляют более высокие требования к колонне и фундаменту.

При выборе нельзя смотреть только на то, выдержит ли она «вес» – нужно смотреть на прогиб. Если прогиб конца стрелы под полной нагрузкой превышает определённую величину, оператору будет очень трудно толкать таль вдоль стрелы, потому что рельс будет иметь уклон, и тали придётся преодолевать сопротивление подъёма. Допустимый прогиб по стандарту обычно составляет 1/400 длины стрелы, но производственный опыт показывает, что если оператору приходится часто толкать таль вдоль стрелы каждый день, прогиб желательно удерживать в пределах 1/600 – иначе толкать становится утомительно, рабочие прилагают чрезмерные усилия, что со временем приводит к ускоренному износу рельса, трению реборд колёс и значительному сокращению срока службы оборудования.

Запасы безопасности и удобство обслуживания – легко упускаемые «скрытые затраты»

Элементы безопасности на поворотном кране – концевые выключатели, ограничители грузоподъёмности, канатоукладчики – при выборе следует проверять на совместимость интерфейсов. Некоторое оборудование использует фирменные нестандартные детали, и в случае отказа остаётся только ждать поставки от производителя – один день простоя может стоить гораздо больше, чем сама деталь. При выборе заранее задать вопросы «Соответствует ли этот канат стандартным рыночным спецификациям?» и «Является ли концевой выключатель стандартной деталью?» может сэкономить значительное время и деньги при последующем обслуживании.

Кроме того, опорно-поворотное устройство на колонне является основным узлом поворотного крана. Если рабочая среда запылённая или влажная, выбирайте подшипник с уплотнительным кольцом и предусмотрите канал для смазки при монтаже. Когда опорно-поворотный подшипник изнашивается и появляется люфт, стрела начинает «кивать», что вызывает сильное раскачивание детали при подъёме и делает позиционирование крайне сложным – и эта проблема со временем усугубляется, пока не потребуется замена всего узла.

В заключение

Комбинация поворотного крана и электрической тали – это, по сути, преобразование перемещения материалов с ручного физического труда в механическое движение. Основная логика выбора – это не игра с цифрами в таблицах сравнения параметров, а глубокое понимание рабочего места как «микросреды».

Правильно подобранный поворотный кран должен работать так, что оператор почти не замечает его присутствия – он плавно идёт туда, куда нужно, надёжно останавливается, когда нужно, и только в конце дня вспоминаешь: «О, я сегодня пользовался этим краном». Неправильно подобранное оборудование, напротив, будет вызывать нарекания каждый день или даже оставаться неиспользуемым, превращаясь в досадную груду металла в углу цеха.

Поэтому не листайте каталоги продукции, вглядываясь в параметры. Возьмите рулетку и секундомер, постойте у рабочего места полчаса и понаблюдайте, как материалы поступают, как они уходят и как люди перемещаются. Запишите все реальные ограничения на участке – и только затем подбирайте оборудование. Это самый эффективный и наименее «шаблонный» метод выбора.
