Начиная с рабочего места: практические рекомендации по выбору консольных кранов

Когда дело доходит до выбора консольного крана, самый большой страх — листать таблицу параметров, не зная, с чего начать. Реальные условия на рабочем месте — можно ли вскрывать пол, может ли колонна выдержать монтаж, насколько тяжёлая заготовка, сколько подъёмов выполняется в день — это первые пороги, которые определяют, можно ли установить оборудование и будет ли им удобно пользоваться. Параметры — это результат, а не отправная точка.

Ниже, следуя порядку принятия решений на месте, мы разбираем логику выбора, которая идёт от условий рабочего места к конфигурации оборудования.

Сначала посмотрите, «где повесить», потом обсудите, «сколько поднимать»

Форма установки консольного крана определяется строительными условиями вокруг рабочего места, а не выбором модели с последующей реконструкцией заводского здания. Обратный порядок часто влечёт дополнительные затраты на строительные работы.

Если рабочее место расположено в середине цеха, пол представляет собой бетонную плиту, а условия позволяют выполнить вскрытие и заливку, наиболее традиционным выбором является свободностоящий кран на колонне. Он поставляется с собственной колонной, а угол поворота может достигать 270-360°C, охватывая полную круговую или секторную рабочую зону. Однако обязательное условие — несущая способность пола должна быть проверена. Для лёгкого оборудования обычно требуется несущая способность пола не менее 2 тонн на квадратный метр, а толщина пола должна быть не менее; если грузоподъёмность возрастает до 2–3 тонн, требование к несущей способности пола увеличивается примерно до 4,5 тонн на квадратный метр, толщина также должна достигать, а фундамент или окружающие балки и колонны часто нуждаются в усилении. Многие полы старых заводов изначально не проектировались с учётом динамических ударных нагрузок от подъёмного оборудования, и прямое крепление колонны анкерными болтами сопряжено с рисками. Проверка конструкции перед установкой не является опциональной.

Если рабочее место находится рядом с несущей колонной или капитальной стеной, а площадь пола ограничена и проходы для погрузчиков нельзя занимать, более практичным выбором является настенный тип. Он крепится непосредственно к оригинальной несущей конструкции завода, не касается пола, не занимает пространство, а диапазон поворота обычно составляет от 180 до 270. Однако жёсткое ограничение здесь заключается в несущей способности стены или стальной колонны.

Несущие стены не могут рассматриваться. Даже для бетонных или стальных колонн необходимо подтвердить, предусмотрен ли в их проектной нагрузке запас для подвесного оборудования. Ещё одна практическая проблема рабочих мест у стен — помехи от трубопроводов и кабельных лотков: если воздуховод или кабельный лоток пересекает путь поворота консоли, даже большой угол поворота не имеет значения. Для ситуаций, когда повреждение пола недопустимо или оборудование необходимо поочерёдно использовать на разных рабочих местах, компромиссным вариантом является мобильный консольный кран. Он сохраняет устойчивость за счёт противовеса в основании, имеет колёса для перемещения и исключает строительство фундамента. Плата за это — грузоподъёмность, как правило, ограничена, в основном в пределах 2 тонн, колёса должны быть заблокированы во время работы; он не может перемещаться на большие расстояния с грузом. Он подходит для обслуживания, временных подъёмов или вспомогательных рабочих мест с низкой интенсивностью циклов и не подходит в качестве основного подъёмного оборудования фиксированной производственной линии.

Заготовка и частота определяют «длину стрелы» и «класс режима работы»

После определения условий установки следующим шагом является ответ на два напрямую связанных вопроса: насколько далеко должна выдвигаться консоль и как часто оборудование должно выдерживать использование.

Длина консоли — не чем длиннее, тем лучше. Чем длиннее стрела, тем больше изгибающий момент, воспринимаемый корнем стрелы при одинаковой грузоподъёмности, и тем больше требуемые размеры поперечного сечения и общий собственный вес. Что ещё более критично, эффективный рабочий радиус часто переоценивается — станки, стеллажи для материалов и трубопроводы вокруг рабочего места могут вторгаться в зону, и фактически используемая площадь сектора поворота может быть значительно меньше теоретического радиуса. Разумный подход — определять длину стрелы исходя из горизонтального расстояния от самой дальней точки подъёма до центра колонны, оставляя умеренный запас. Чрезмерный запас, напротив, приносит неудобство в эксплуатации и неоправданные затраты.

Что касается грузоподъёмности, необходимо различать «номинальную грузоподъёмность» и «фактически обычно используемую нагрузку». Консольные краны относятся к кранам лёгкого режима работы, предназначенным для обслуживания коротких расстояний и высокочастотных подъёмов на рабочем месте, а не для замены мостовых кранов при тяжёлых транспортных операциях. Если \(90\%\) подъёмных задач на рабочем месте связаны с грузами менее 500 кг, но оборудование сконфигурировано на 3 тонны, не только стоимость закупки высока, но и в повседневной эксплуатации эффективность может фактически снизиться, поскольку оборудование громоздкое и имеет плохие характеристики точного управления.

Что легче упустить, чем тоннаж, — это класс режима работы. Класс режима работы консольного крана делится от A1 до A8: лёгкий режим соответствует A1–A4, средний режим соответствует A5–A6, тяжёлый режим соответствует A7 и выше. Этот класс отражает загруженность подъёмного механизма в единицу времени, а не просто то, насколько тяжёл груз. Заготовка массой 200 кг, поднимаемая 300 раз в день, может предъявлять гораздо более высокие требования к усталостной долговечности оборудования, чем заготовка массой 1 тонна, поднимаемая 10 раз в день. Если рабочее место имеет плотный цикл и интенсивные подъёмные движения, класс режима работы при выборе следует сместить на один уровень вверх; в противном случае скорость износа таких компонентов, как поворотные подшипники и тормоза подъёмника, превысит ожидания.

Рабочая среда определяет «какой материал, какая защита»

При одинаковой грузоподъёмности и длине стрелы срок службы оборудования в разных цеховых условиях может различаться в несколько раз. Стоимость ошибок выбора в этой части часто становится очевидной только через шесть месяцев — год после установки, но стоимость исправления очень высока.

Характерные особенности среды механических цехов — разбрызгивание смазочно-охлаждающей жидкости, накопление стружки и масляный туман. Для обычного оборудования из углеродистой стали в такой среде слабыми местами являются поворотные подшипники и тормоза электрических подъёмников. Как только пыль и масляные загрязнения попадают в поворотный механизм, ручной поворот становится вялым, а нагрузка на двигатель электрического поворота также возрастает. Для таких рабочих мест рекомендуется использовать подъёмные двигатели со степенью защиты не менее IP54, поворотные подшипники с пылезащитными уплотнительными конструкциями, а поверхности стрелы обрабатывать эпоксидной краской или горячим цинкованием для сопротивления коррозии от смазочно-охлаждающей жидкости.

Основные угрозы на сварочных рабочих местах — сварочные брызги и высокая температура. Сварочные брызги, попадающие на цепь или канат подъёмника, напрямую повреждают несущие компоненты; высокотемпературное излучение ускоряет старение изоляции двигателя. Опытный подход к конфигурации — добавить термостойкие защитные чехлы на цепь или канат, добавить защитные кожухи из нержавеющей стали на двигатель и электрические части управления, а силовые компоненты расположить в стороне от непосредственной зоны над точкой сварки. В таких ситуациях шарнирно-сочленённая конструкция стрелы иногда более выгодна, чем прямая стрела, потому что две шарнирно соединённые секции стрелы могут изменять положение, чтобы обойти сварочные приспособления и вытяжные зонты, доставляя крюк в положения, недостижимые для прямой стрелы.

Логика выбора для чистых или коррозионных сред снова иная. Такие цеха, как фармацевтические, электронные и пищевые производства, чувствительны к металлической стружке и твёрдым частицам. Отслаивающаяся краска или утечка смазки из подшипников обычного оборудования из углеродистой стали могут стать источником загрязнения. Такие рабочие места требуют не просто улучшения материала, а структурного подхода ко всей машине — стрелы из нержавеющей стали, скрытая проводка, конструкция без отслаивающихся элементов — сконфигурированные в соответствии со спецификациями использования чистых помещений. В химических или гальванических средах необходимо дополнительно учитывать коррозию электрических компонентов от кислотного тумана и солевого аэрозоля. Взрывозащищённая или коррозионностойкая конфигурация должна проходить через всю электрическую цепочку подъёмника, двигателя и шкафа управления. Замена только подъёмника на взрывозащищённый при обычном контроллере эквивалентна тому, что взрывозащита вообще не выполнена.

Опыт эксплуатации — это заключительный этап проверки. Люди, которые ежедневно используют оборудование после установки, часто судят о качестве выбора точнее, чем таблица параметров. Лёгкий ли и плавный поворот, легко ли позиционировать, плавно ли работает подъёмник — эти вещи на уровне «ощущения» фактически соответствуют нескольким жёстким показателям.

Для консольных кранов с ручным поворотом сопротивление повороту создаётся трением подшипников и эксцентричной нагрузкой из-за собственного веса стрелы. В хорошо спроектированном поворотном механизме оператор может толкнуть полностью загруженную стрелу одним пальцем. За этим стоит совокупный результат выбора подшипников и точности установки. Если поворот затруднён и ощущается рывками, это указывает либо на то, что подшипники выбраны слишком малы, либо на то, что отклонение от вертикали при установке колонны слишком велико.

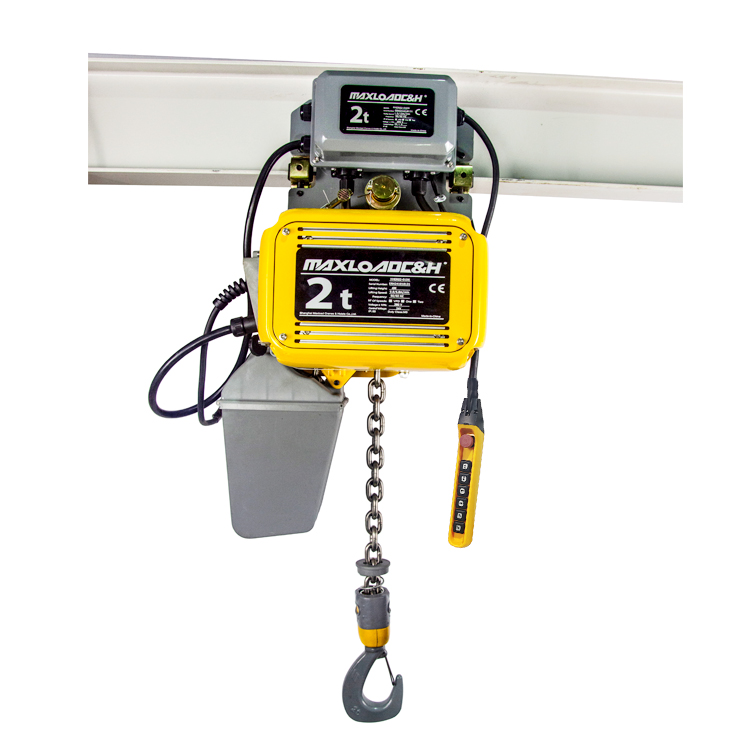

Для сборочных рабочих мест, требующих частой точной регулировки и позиционирования, характеристики регулирования скорости электрического подъёмника заслуживают большего внимания, чем номинальная грузоподъёмность. Скорость подъёма обычных цепных подъёмников обычно фиксирована на двух скоростях или одной скорости, с заметным толчком при пуске и остановке. Для сценариев точной сборки лучше подходят подъёмные механизмы, оснащённые частотным регулированием скорости или сервоприводом; ускорение при пуске и остановке можно контролировать на низком уровне, а крюк может достигать миллиметрового позиционирования. Дополнительный бюджет, потраченный здесь, покупает снижение риска столкновения заготовок и уменьшение усталости оператора.

Ещё одна деталь, легко упускаемая на месте, — способ управления. Подвесная рукоятка управления или беспроводной пульт могут показаться мелочью, но фактически влияют на планировку рабочего места. Кабель подвесной рукоятки управления необходимо тянуть при повороте консоли. Если вокруг рабочего места есть движущиеся части или проходы, наличие кабеля само по себе является опасностью. Беспроводной пульт устраняет ограничения кабеля, но при выборе необходимо подтвердить, соответствуют ли стабильность сигнала управления и срок службы батареи электромагнитной среде цеха и продолжительности смены.

Контрольный список перед реализацией

Перед определением окончательной конфигурации следует проверить по пунктам несколько базовых данных: фактические несущие условия пола или стены/колонны рабочего места, при необходимости с заключением специалистов по конструкциям; максимальные габаритные размеры и положение центра тяжести поднимаемого объекта, которые связаны с типом крюка и требованиями к зазорам; наличие трубопроводов или кабельных лотков над рабочим местом, ограничивающих высоту поворота консоли; а также точку подключения питания и способ управления. Имея эту информацию, при обсуждении параметров с поставщиком отклонение при выборе будет гораздо меньше.

Консольный кран — это не оборудование общего назначения; это локальное подъёмное средство, customized for a specific workstation. Постановка условий рабочего места на первое место в логике выбора даёт остальным решениям естественную основу.
