Начиная с рабочей среды: четыре ключевых измерения для принятия решения

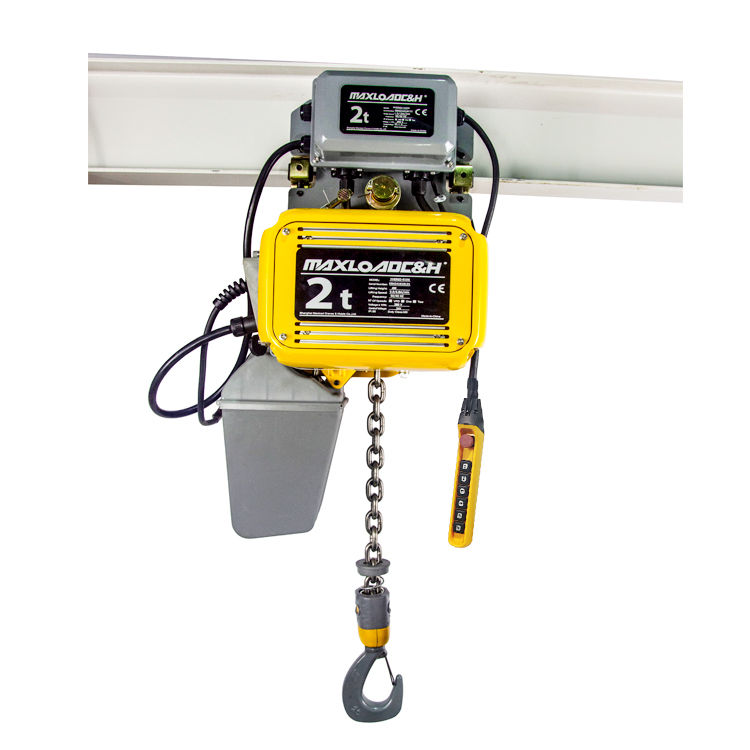

Пройдитесь по цеху или складу, и вы заметите явление: при одной и той же электрической тали в паре с мостовым краном на одних рабочих местах она используется очень плавно — рабочие управляют ею легко, позиционирование точное, отказов мало; на других же рабочих местах проблемы постоянны — то крюк не может достать до угла, то при частом работе в режиме толчков груз так раскачивается, что его невозможно выровнять, то двигатель начинает перегреваться меньше чем за год. Само оборудование может быть исправным; проблема в том, была ли действительно понята рабочая среда при выборе.

Различия между рабочими средами гораздо больше, чем можно представить. Для одной и той же потребности в грузоподъёмности 5 тонн рабочее место для ремонта пресс-форм и рабочее место непрерывно работающей сборочной линии предъявляют почти полностью разные требования к оборудованию. Ниже рассматриваются, с четырёх измерений, практические методы оценки выбора сочетаний электрической тали и мостового крана.

Пространственные условия определяют, «можно ли установить и можно ли достать после установки»

Пространственные условия рабочего места имеют два уровня: верхняя конструкция и планировка в плане.

Что касается верхней конструкции, первое, что нужно проверить, — это несущая способность крыши завода. Если цех имеет бетонную крышу или сталебалочную конструкцию и запаса по нагрузке достаточно, подвесная схема является наиболее экономичным выбором; путь можно подвесить непосредственно к балкам через соединители. Но если это реконструированный цех или над потолком имеются густые трубопроводы, ситуация усложняется — воздуховоды кондиционирования, трубы пожаротушения и кабельные лотки могут занимать места точек подвеса. В этом случае либо добавляют точки подвеса для распределения нагрузки, либо рассматривают самонесущую конструкцию, которая передаёт нагрузку непосредственно на наземные колонны и больше не зависит от крыши завода.

Высота подъёма — ещё одно ограничение, которое легко недооценить. Сам подвесной кран занимает определённое вертикальное пространство. Если область над рабочим местом и без того низкая, то после добавления крана и тали максимальная высота подъёма крюка может составлять всего один-два метра, что делает невозможным даже нормальный подъём. Таль с низкой строительной высотой является в такой ситуации необходимым выбором; она позволяет максимально сжать собственную высоту оборудования и оставить драгоценную высоту подъёма для хода крюка. Влияние планировки в плане столь же непосредственно. Регулярное прямоугольное рабочее место можно охватить прямым путём, но многие рабочие места имеют неправильную форму — L-образные производственные линии, круговые зоны сборки и даже перепады высот между рабочими местами. Стандартные прямые пути создадут в таких сценариях «недостижимые» мёртвые углы. Криволинейные пути, стрелки и поворотные круги — это компоненты, предназначенные для нерегулярных планировок. Практический принцип таков: зона покрытия пути должна быть как минимум на тридцать-пятьдесят сантиметров больше фактической рабочей зоны; иначе при работе в угловых положениях персонал будет явно ощущать неловкость «чуть-чуть не хватает».

Характеристики груза заслуживают большего внимания, чем номинальная грузоподъёмность

При выборе смотреть только на «сколько килограммов весит самый тяжёлый груз» — это наиболее распространённое и в то же время наиболее опасное упрощение. Характеристики движения груза столь же критичны.

Склонен ли тяжёлый предмет к раскачиванию? Такие грузы, как длинные заготовки, пресс-формы со смещённым центром тяжести и ёмкости с жидкостью, при подъёме и остановке создают заметное инерционное раскачивание. Пуск и торможение обычных талей носят «переключательный» характер, и тем более при работе в режиме толчков; тяжёлый предмет будет раскачиваться вместе с ними, что делает позиционирование крайне трудным. Для таких грузов ценность тали с частотным регулированием скорости становится очевидной — ускорение и замедление можно сделать плавными, и когда тяжёлый предмет достигает целевого положения, он не будет раскачиваться взад-вперёд.

Требуется ли точное позиционирование? Некоторые рабочие места лишь перемещают тяжёлые предметы из точки A в точку B, и нужно просто устойчиво их поставить. Но другие рабочие места, например сборка пресс-форм, загрузка заготовок на станки и загрузка-выгрузка измерительных машин, часто требуют точности позиционирования на уровне миллиметров. Толчковое управление обычных талей почти не способно справиться с таким сценарием, потому что каждая операция толчка сопровождается неконтролируемой величиной перемещения. Таль с медленной/быстрой скоростями или бесступенчатым регулированием скорости может обеспечить ощущение управления «чуть тронул — чуть сдвинулось».

Существует также контринтуитивный принцип выбора: номинальная грузоподъёмность тали не должна быть намного больше фактической максимальной нагрузки. Некоторые считают, что «оставить достаточный запас — безопаснее», и устанавливают таль на 2 тонны на рабочем месте с нагрузкой 500 килограммов. В результате собственный вес и объём тали становятся значительно больше, небольшое рабочее место так плотно заставлено оборудованием, что негде повернуться, и к тому же точность управления на низкой скорости у тали крупного типоразмера часто оказывается фактически хуже. Разумный подход — чтобы максимальная нагрузка находилась в диапазоне от 50% до 80% номинальной грузоподъёмности, что и оставляет коэффициент запаса, и обеспечивает управляемость.

Частота использования — это разделительная линия, а не то, где «примерно одинаково — сойдёт»

Частота использования подъёмного оборудования на рабочих местах варьируется чрезвычайно сильно. Ремонтное рабочее место может использоваться два-три раза в день, тогда как рабочее место на сборочной линии может требовать подъёма каждые две минуты. Эти два сценария предъявляют полностью разные требования к оборудованию.

Для низкочастотных рабочих мест, таких как обслуживание оборудования и зоны подготовки лабораторий, нет необходимости платить больше за непрерывный режим работы. Обычной электрической тали с коническим роторным двигателем класса работы M3 или M4 достаточно, и с простым односкоростным управлением она полностью удовлетворит потребности.

Но высокочастотные рабочие места — это другое дело. Десятки или даже сотни операций подъёма и перемещения каждый день на сборочной линии испытывают тепловыделение двигателя, ресурс тормоза и износостойкость ходовых колёс. Класс работы двигателя должен быть как минимум M5, запас на износ тормоза должен быть достаточным, а материал и термическая обработка ходовых колёс также должны соответствовать. У высокочастотных рабочих мест есть и скрытая стоимость: кабель управления с подвесным пультом. Обычные кабели с ПВХ-оболочкой могут потрескаться в течение нескольких месяцев при частом изгибе взад-вперёд вместе с тележкой. Переход на усиленные кабели с резиновой оболочкой или на питание через троллейный шинопровод требует немного больших первоначальных вложений, но позволяет избежать простоев и высоких затрат на оплату труда при частой замене кабеля.

Факторы окружающей среды часто игнорируются при выборе и проявляются только при эксплуатации

Температура, пыль, влажность и агрессивные атмосферы — всё это имеет соответствующие степени защиты или варианты материалов в руководствах по оборудованию, но при фактическом выборе их часто обходят фразой «пока используем обычный вариант».

В условиях высоких температур, например на рабочих местах литья или ковки, способность обычных двигателей к рассеиванию тепла заметно снижается. Летом в сочетании с окружающим лучистым теплом повышение температуры двигателя может легко приблизиться к пределу, и частые срабатывания защиты от перегрева напрямую нарушат производственный ритм. Такие рабочие места требуют двигателей, стойких к высоким температурам, и как класс изоляции, так и пределы повышения температуры должны иметь запас.

Влияние запылённой среды более скрыто. Мелкие частицы на шлифовальных рабочих местах и в зонах обращения с порошками попадают в подшипники двигателя и зазоры тормоза, ускоряя износ, вызывая увеличение зазора тормоза и снижение тормозного момента. В запылённой среде степень защиты тали должна быть как минимум IP55, а ходовые колёса пути лучше оснащать устройствами очистки пути; иначе после накопления пыли на пути сопротивление движению тележки заметно возрастёт.

Во влажной и коррозионной среде, например при гальваническом покрытии, травлении или в цехах в прибрежных районах, обычные оцинкованные крепёжные изделия и лакокрасочные покрытия прослужат недолго. Открытые металлические поверхности требуют дополнительной антикоррозионной обработки, а степень герметизации электрических шкафов управления также должна быть соответственно повышена. Если в цехе также присутствуют горючие и взрывоопасные газы или пыль, взрывозащищённая электрическая таль является обязательным требованием, а не опцией. Двигатели, тормоза и электрические шкафы взрывозащищённых талей имеют взрывозащищённое исполнение. Если кран также находится во взрывоопасной зоне, он точно так же должен иметь взрывозащищённое исполнение, и уровни взрывозащиты обоих должны совпадать.

Распространённые ошибки при согласовании

Согласование электрической тали и мостового крана — это не «выбрать каждое по отдельности и просто установить». Несколько распространённых несоответствий заслуживают внимания.

Согласование ходовых колёс тали с путём крана — это первый барьер. Спецификации и модели двутавровых балок широко варьируются, и расстояние между ребордами колёс тележки тали должно соответствовать ширине реборды пути. Широкий путь с узкими колёсами приведёт к малой поверхности контакта и быстрому износу; узкий путь с широкими колёсами может вообще не поместиться. При монтаже обычно оставляют зазор от 1 до 2 миллиметров между ребордой колеса и ребордой пути; слишком плотный увеличивает сопротивление движению, а слишком свободный делает возможным перекос.

При соединении двухбалочного крана с электрической талью также необходимо обратить внимание на то, помещаются ли габариты тали между двумя главными балками. Расстояние между двумя балками и наружная ширина тали должны быть проверены заранее, чтобы избежать обнаружения на месте того, что установить невозможно. Кроме того, если скорость длительного перемещения крана и скорость поперечного перемещения тележки не совпадают, при работе возникнет ощущение разобщённости, когда «кран уже двинулся, а тележка ещё нет», и путь подъёма не будет плавным. Согласование скоростей следует подтверждать на этапе выбора, а не идти на компромисс позже при пусконаладке.

Концевые буферы пути и ограничительные устройства также нельзя опускать. Если ходовая тележка электрической тали не имеет надёжного останавливающего устройства в конце пути, одно ошибочное действие может привести к тому, что она сойдёт с пути напрямую. Упругие буферы — это минимальная конфигурация; когда позволяют условия, электрический концевой выключатель поперечного хода может обеспечить более надёжную защиту.

В конечном счёте выбор — это инженерное суждение, а не поиск по таблице

Не существует стандартного ответа для схемы сочетания электрической тали и мостового крана. Для одного и того же требования в 5 тонн и пролётом 10 метров, размещённого на складе пресс-форм, сборочной линии, гальваническом цехе или во взрывозащищённой зоне, выбранное оборудование может быть совершенно разным. Ключ в том, чтобы вернуться к реальному сценарию рабочего места: достаточно ли пространства, раскачивается ли груз, сколько раз используется в день и какие особые особенности имеет окружающая среда. Как только эти вопросы прояснены один за другим, схема конфигурации естественным образом станет ясной.

Перед окончательным оформлением заказа разговор с операторами на месте часто полезнее, чем перелистывание каталогов. Они знают, что «крюк всегда чуть-чуть не достаёт туда», и они также знают, что «при толчках так раскачивается, что просто невозможно выровнять», — эта реальная обратная связь от ежедневной эксплуатации является доказательством для выбора, которое не может заменить ни одна таблица технических параметров.
