Логика соответствия между электрическими талями и мостовыми кранами

В промышленных цехах наиболее распространённая ошибка при выборе крана — использование единственного параметра «грузоподъёмность» для принятия всех решений. В действительности грузоподъёмность определяет лишь нижний предел несущей способности оборудования. То, что действительно определяет, можно ли использовать оборудование, удобно ли оно в эксплуатации и как долго оно прослужит, — это сама среда рабочей станции. Электрические тали и мостовые краны — это две системы, которые должны работать совместно с высокой точностью, и способ их комбинирования напрямую отвечает на вопросы пространства, частоты, окружающей среды и характеристик материалов рабочей станции.

Сначала чётко поймите четыре измерения среды рабочей станции.

Перед выбором оборудования разбейте рабочую станцию на составляющие и рассмотрите её сначала. Первое измерение — пространственные условия: какова высота заводского пролёта, есть ли колонны, препятствующие зоне, является ли путь подъёма прямолинейным или должен охватывать прямоугольную область. Второе измерение — частота работы: сколько подъёмов в день, выполняется ли каждый подъём при полной нагрузке или при лёгкой нагрузке, какова высота подъёма за один цикл. Третье измерение — характеристики окружающей среды: находится ли цех при нормальной температуре и сухой, или влажный, запылённый, подверженный воздействию агрессивных газов, или предъявляются жёсткие требования к чистоте. Четвёртое измерение — характеристики материала: что поднимается — точные отливки, тяжёлые формы или хрупкие коробки или листы в рулонах, и какова допустимая величина раскачивания и удара для материала. Вместе эти четыре измерения напрямую определяют выбор класса режима работы электрической тали и компромиссы в конструкции мостового крана.

Пространственные условия определяют структурную форму.

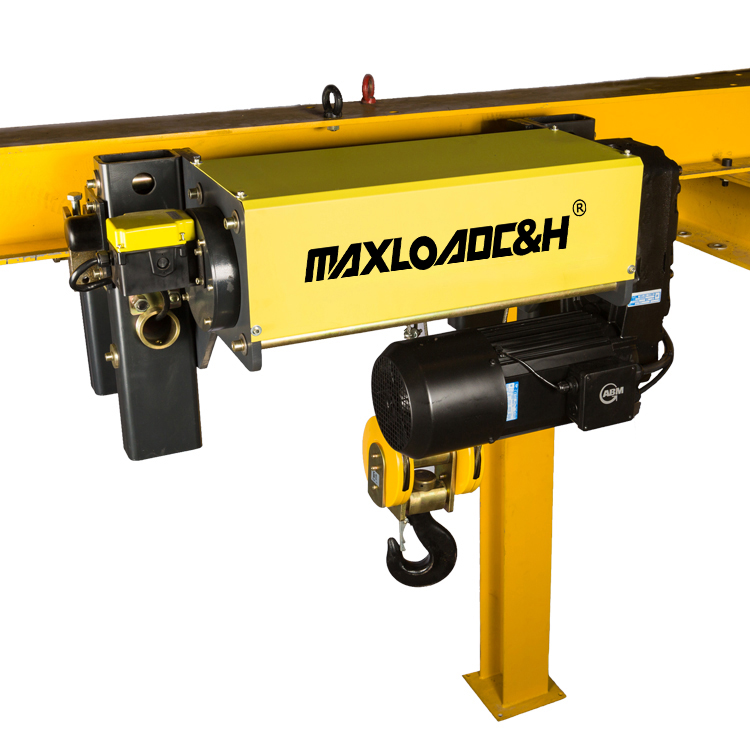

Высота просвета — это первое условие отбора. Обычная электрическая таль с канатным приводом сама по себе занимает от 500 до 800 мм вертикального пространства. Добавив ход крюка и грузозахватное приспособление, при недостаточной высоте заводского пролёта фактическая полезная высота подъёма резко сократится. Рабочие станции с низким просветом должны в первую очередь использовать компактные тали, например, конструкции с более высокой степенью интеграции барабана и ходовой тележки, или напрямую использовать цепные электрические тали — высота корпуса цепной тали обычно примерно на треть меньше, чем у канатной тали той же тоннажности.

Если рабочая станция находится внутри производственной линии, а над ней расположены строительные балки или густо проложенные трубопроводы, подвесной мостовой кран практичнее, чем отдельно стоящий. Подвесные рельсы крепятся непосредственно к строительной конструкции, без опорных колонн на полу, что позволяет вилочным погрузчикам и транспортным тележкам свободно проезжать. Когда нужно охватить только локальную зону рабочей станции, например, точку загрузки и разгрузки одного станка, достаточно секторной рабочей зоны консольного крана — простая конструкция и гибкий монтаж; но если рабочая станция должна охватывать прямоугольную область с несколькими единицами оборудования, более подходящим будет комбинированная рельсовая система KBK или однобалочный мостовой кран.

Пролёт также имеет ключевое значение. Электрические тали обычно подходят для пролётов менее 22,5 метра. За пределами этого диапазона прогиб и устойчивость главной балки при работе заметно ухудшаются, и следует использовать двухбалочную мостовую конструкцию. Коробчатая главная балка двухбалочного крана имеет гораздо лучшую жёсткость на изгиб, чем двутавровая балка однобалочного, и для рабочих станций свыше 10 тонн она почти является выбором по умолчанию.

Частота работы определяет класс режима, а не грузоподъёмность.

Это наиболее часто упускаемая из виду часть выбора. Для одного и того же подъёма в 5 тонн станция технического обслуживания, поднимающая груз дважды в день, и станция загрузки механообработки, поднимающая груз двести раз в день, требуют совершенно разных электрических талей.

Класс режима электрической тали определяется двумя переменными: спектром нагрузок и средним ежедневным рабочим временем. Спектр нагрузок измеряет частоту появления полной нагрузки в фактических подъёмных операциях — occasional подъём полной нагрузки относится к лёгкому режиму, тогда как частый подъём вблизи номинальной нагрузки относится к тяжёлому или даже особо тяжёлому режиму. Ежедневное рабочее время напрямую соответствует суммарным часам работы механизма.

Для распространённых рабочих условий в цехах механообработки — прерывистый частый подъём и частое толчковое перемещение для позиционирования — класс режима обычно находится между M4 и M5. Для подъёма форм или непрерывных операций в литейных цехах M6 и выше является базовым уровнем. Если использовать таль с недостаточным классом режима на высокочастотной рабочей станции, последствием будет не просто то, что она «быстро выходит из строя», а ускоренный износ тормоза и повышенный риск проскальзывания груза. Если тормозной двигатель с коническим ротором не имеет достаточного запаса по теплоотводу при частом толчковом режиме, перегрев приведёт к снижению тормозного момента.

При выборе класса режима существует простое эмпирическое правило: если эффективное время подъёма на рабочей станции превышает один час в день и большинство подъёмов превышают 70% от номинального значения, то следует начинать с M5, а не подбирать самую дешёвую таль по грузоподъёмности.

Характеристики окружающей среды определяют защитную конфигурацию.

Обычная электрическая таль может нормально работать в цехе механообработки при нормальной температуре и сухости, но как только среда рабочей станции отклоняется от этого условия, стандартная конфигурация столкнётся с проблемами.

Для влажных или наружных рабочих станций степень защиты двигателя должна быть не ниже IP54, а клеммная коробка и рукоятка управления должны достигать IP65. Соль в воздухе прибрежных заводских зданий на юге оказывает очевидное коррозионное воздействие на стальные конструкции, и антикоррозионная обработка крановых рельсов и главных балок должна быть соответственно усилена.

В цехах механообработки с железной стружкой и масляным загрязнением износ колёс и рельсов ускоряется. Закалённые износостойкие колёса служат значительно дольше, чем обычные литые стальные колёса. Токопроводящий шинопровод больше подходит для маслянистой среды, чем мягкие кабели, поскольку оболочки кабелей быстрее стареют при длительном контакте со смазочно-охлаждающей жидкостью.

Логика для рабочих станций чистых помещений совершенно иная. Для кранов в зонах полупроводников, фармацевтики или точной сборки первое требование — низкое пылеобразование. Открытые зубчатые передачи, цепи и точки смазки являются источниками частиц. Такие рабочие станции требуют закрытых передаточных конструкций, специальной смазки для чистых помещений, пылезащитных кожухов и гладких наружных поверхностей, легко поддающихся протирке. В чистых средах цепные тали проще в обращении, чем канатные, поскольку цепи могут использовать никелирование или специальные покрытия для снижения пыли от трения, тогда как волокнистый сердечник каната после потери смазки будет усиливать износ и пылеобразование.

Взрывозащищённые рабочие станции требуют полной цепочки взрывозащитной сертификации от двигателя и электрического управления до механических трущихся компонентов. Это не то, что можно решить добавлением опции при выборе; это необходимо определить как жёсткое ограничение на этапе проектирования.

Характеристики материала влияют на точность работы и конфигурацию грузозахватного приспособления.

Чем точнее и ценнее заготовка, тем выше требования к устойчивости работы и точности позиционирования. На станции подъёма рядом с точным измерительным прибором любое столкновение при передаче заготовки из лотка на измерительную платформу недопустимо. Крюки электрических талей обычно имеют амплитуду раскачивания 2–3 см при частом толчковом режиме. Это допустимо для обычной загрузки механообработки, но совершенно неприемлемо для точной сборки. Частотное регулирование скорости здесь не «вишенка на торте», а необходимое условие для придания тали способности медленного и точного позиционирования.

Системы защиты от раскачивания или двухскоростные режимы подъёма могут значительно повысить точность позиционирования. Для подъёмных операций, требующих частого поворота или регулировки угла, способность крюка вращаться на 360 градусов и стандартизированная конструкция интерфейса грузозахватного приспособления одинаково важны.

Выбор грузозахватного приспособления также зависит от формы материала. Листы в рулонах требуют C-образных крюков или специальных захватов для рулонов, формы требуют подъёмных отверстий, соответствующих полости формы, а коробчатые заготовки подходят для подвесных устройств с траверсой для распределения точек подъёма. Вес и положение центра тяжести этих грузозахватных приспособлений, в свою очередь, влияют на выбор электрической тали — собственный вес грузозахватного приспособления должен быть включён в общую нагрузку, а грузозахватное приспособление, центр тяжести которого отклонён от осевой линии тали, также создаст дополнительный опрокидывающий момент.

Практический путь выбора

Для конкретной рабочей станции выбор можно проводить в следующем порядке: сначала подтвердите просвет и зону покрытия и определите, использовать подвесной или отдельно стоящий тип, однобалочный или двухбалочный; затем рассчитайте фактическое количество ежедневных подъёмов и распределение нагрузок для определения класса режима; далее проверьте, есть ли у окружающей среды требования по влажности, коррозии, чистоте или взрывозащите, чтобы определить базовый уровень защитной конфигурации; наконец, исходя из характеристик материала, определите, нужны ли частотное регулирование скорости, защита от раскачивания и специальные грузозахватные приспособления.

После выполнения этих четырёх шагов комбинированное решение электрической тали и мостового крана в основном становится ясным. Среда рабочей станции — это отправная точка выбора и одновременно конечный критерий проверки того, является ли решение разумным: после установки оборудования каждое конкретное действие, с которым оператор сталкивается ежедневно, подтверждает, была ли оценка среды при выборе точной.
