Рассмотрим критерии выбора при подборе электрических талей к мостовым кранам

При планировании решения для перемещения материалов на заводском участке, складе или сборочной площадке часто возникает вопрос: какое подъёмное оборудование следует установить на данном рабочем месте? Первая реакция многих людей такова: «Просто купи мостовой кран и повесь на него электрическую таль». Но фактический выбор далеко не так прост. Одна и та же комбинация электрической тали и мостового крана в разных условиях рабочего места может иметь совершенно разные конструктивные формы, конфигурации грузоподъёмности и способы управления. Выберешь правильно — рабочие работают плавно, производительность растёт; выберешь неправильно — оборудование либо простаивает и расходуется впустую, либо рабочие находят его громоздким в использовании, а опасности для безопасности бесконечны.

В этой статье предпринимается попытка выстроить логичный подход к выбору, исходя из фактических условий среды рабочего места, чтобы помочь вам принять более обоснованное решение при подборе электрических талей к мостовым кранам.

Сначала разберёмся в соотношении двух базовых понятий

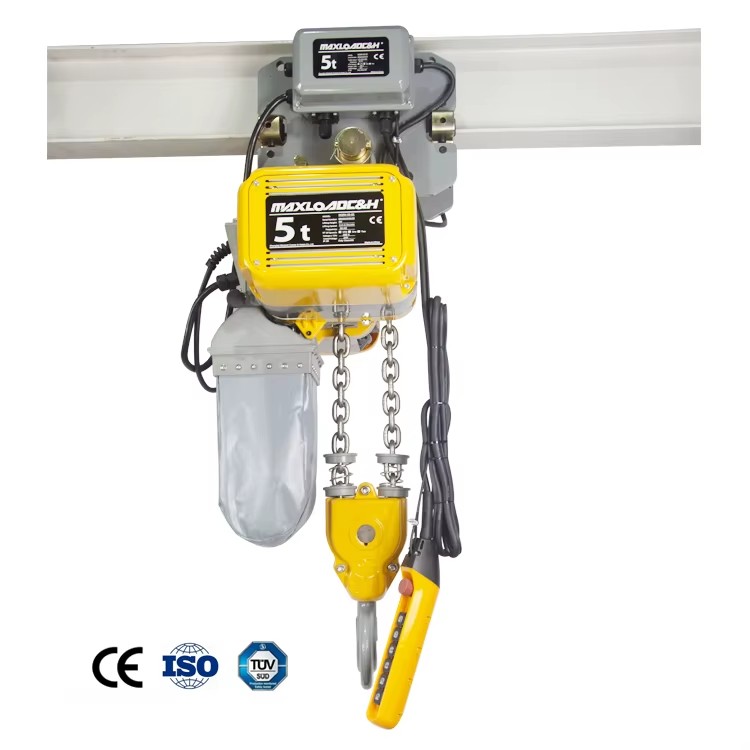

Прежде чем обсуждать выбор, необходимо прояснить одно распространённое когнитивное заблуждение. Электрическая таль и мостовой кран — это не параллельные варианты; между ними существует подчинённости и несущей нагрузки. Электрическая таль — это грузоподъёмный механизм, отвечающий за подъём и опускание груза; мостовой кран — это несущая и перемещающая платформа, позволяющая электрической тали охватывать прямоугольную или круговую рабочую зону.

Проще говоря, электрическая таль — это «рука», а мостовой кран — это «плечо». Без мостового крана электрическая таль может висеть только на фиксированной точке; без электрической тали мостовой кран — всего лишь пустая рама. Суть решения для подъёма на рабочем месте состоит в том, чтобы, исходя из площади, которую должно охватывать рабочее место, веса, который необходимо перемещать, и частоты операций, решить, какое «плечо» следует подобрать к какой «руке».

Смотрим на требуемую зону покрытия рабочего места и выбираем конструктивную форму

Условия рабочих мест сильно различаются. Некоторым рабочим местам требуется подъём и перемещение только в пределах круговой зоны, другим необходимо охватывать прямоугольный диапазон производственной линии. Выбор конструктивной формы в первую очередь зависит от того, куда вам нужно «дотянуться».

Прямоугольное покрытие: мостовой кран рабочего места

Если ваше рабочее место представляет собой прямоугольную сборочную зону, зону обработки или складскую позицию, и материалы необходимо поднимать и перемещать в любой точке этой зоны, подходящим выбором будет мостовой кран рабочего места. Его конструкция состоит из подвижной главной балки, установленной на двух параллельных путях, при этом электрическая таль перемещается вдоль главной балки. Таким образом, таль может осуществлять подъём и горизонтальное позиционирование в любой точке прямоугольной зоны, а влияние положения груза на ощущение управления во всём рабочем блоке относительно невелико.

Грузоподъёмность мостовых кранов рабочих мест обычно составляет от 150 кг до 2 тонн, причём большинство из них — с ручным управлением. Пути обычно используют закрытые профили, с роликовой тележкой, катящейся внутри, что снижает вероятность накопления пыли и уменьшает сопротивление передвижению, что подходит для сборки малых и средних деталей с требованиями к точности позиционирования.

Круговое покрытие: консольный кран

Если пространство вашего рабочего места ограничено или вам нужно охватить только секторную или круговую зону с центром на определённой колонне или стене, консольный кран более экономичен и практичен. Один конец консоли закреплён на колонне или стене, а электрическая таль перемещается вдоль консольной балки. Сама консоль может поворачиваться, тем самым охватывая круговую зону. У консольного крана есть одна особенность эксплуатации, на которую следует обратить внимание: чем ближе груз к концу консоли, тем легче его толкать и поворачивать; чем ближе он к оси вращения, тем труднее его толкать. Поэтому при планировке рабочего места часто обрабатываемые позиции материалов следует располагать во внешней половине консоли, а не вблизи колонны.

Выбор при особых ограничениях

Если отсутствует несущая конструкция, которую можно подвесить к потолку цеха, или несущая способность крыши недостаточна, альтернативой является напольный кран рабочего места или консольный кран. Напольные конструкции требуют, чтобы бетонный пол имел достаточную толщину и прочность, обычно требуется не менее 15 см и более армированного бетона. Если рабочее место необходимо временно скорректировать или переместить, мобильный портал с колёсами также является практичным выбором для сценариев малой тоннажности и низкой частоты.

Проверяем грузоподъёмность и избегаем «большой лошади, тянущей маленькую телегу»

В выборе грузоподъёмности есть легко упускаемый принцип: для кранов рабочих мест с ручным управлением «ровно достаточно» важнее, чем «оставить солидный запас».

Причина проста. Для крана с ручным толканием собственный вес оборудования напрямую определяет физические усилия, которые должен прикладывать оператор. Если ваш фактический максимальный вес подъёма составляет 500 кг, но вы выбираете 2-тонный мостовой кран, конструктивный вес главной балки и концевых балок значительно возрастёт, и оператору придётся нести этот дополнительный «мёртвый вес» каждый раз при толкании, что фактически сделает оборудование тяжёлым и неудобным в использовании.

Общая рекомендация такова: проверьте самый тяжёлый материал, который фактически необходимо обрабатывать на рабочем месте, добавьте вес грузозахватного приспособления, а затем зарезервируйте разумный запас. Для кранов рабочих мест с ручным управлением этот запас не должен быть слишком большим. Только когда обычные перемещения превышают 2 тонны или речь идёт о сценариях с высокой частотой операций, требуется рассмотрение электрического привода или мостового крана более высокого класса.

Определяем режим привода: ручной или электрический

Выбор режима привода по сути представляет собой расчётную задачу по «эргономике».

Преимущество ручного управления заключается в непосредственном отклике, точном позиционировании и скорости, контролируемой человеком. Оператор толкает настолько, насколько перемещается оборудование, без задержки и без инерционного перебега. Для малых и средних тоннажей, рабочих мест со средней и низкой частотой, требующих точного позиционирования, ручное управление часто является более эффективным выбором.

Однако в следующих ситуациях необходимо серьёзно рассмотреть электрический привод:

Грузоподъёмность превышает комфортный диапазон для оператора при непрерывном ручном управлении. Хотя абсолютной границы нет, опыт показывает, что при грузах свыше 2 тонн ручное толкание и точное позиционирование становятся трудоёмкими.

Оператор не может сопровождать груз на протяжении всего процесса. Например, когда подъём и транспортировка должны пересекать оборудование, ямы или зоны, до которых оператор не может удобно добраться, ручное управление теряет преимущество «человеческого контроля на месте», и необходимо использовать электрический привод для дистанционного управления.

Частота операций чрезвычайно высока. Если рабочему месту необходимо выполнять десятки циклов подъёма и перемещения в час, ручное управление быстро приведёт к накоплению физической усталости, что фактически снизит общую производительность.

Прагматичный критерий суждения таков: пусть оператор попробует сам. На этапе проработки решения смоделируйте фактический процесс перемещения с помощью ручного макета или аналогичного оборудования. Если рабочие сообщают: «Толкать можно, но после целого дня это невыносимо», — тогда следует рассмотреть электрический привод.

Сопоставляем режим работы, а не только грузоподъёмность

Это наиболее часто недооцениваемое измерение выбора. Многие закупочные решения смотрят только на «сколько тонн составляет грузоподъёмность», игнорируя «уровень занятости», который оборудование должно выдерживать на рабочем месте.

Режим работы крана определяется двумя факторами совместно: состоянием нагрузки и уровнем использования. Проще говоря, кран, который часто поднимает грузы, близкие к полной нагрузке, и кран, который иногда поднимает лёгкие грузы, даже если они имеют одинаковую грузоподъёмность, требуют совершенно разной прочности конструкции, коэффициентов запаса и долговечности.

Распространённое заблуждение состоит в том, что «если грузоподъёмность большая, то и режим работы должен быть высоким». На самом деле, кран грузоподъёмностью 500 тонн, используемый для монтажа и обслуживания на электростанции, хотя его грузоподъёмность огромна, имеет чрезвычайно низкую частоту использования и очень редкие случаи полной нагрузки, поэтому его режим работы может быть достаточным на уровне A1–A3. В то же время часто используемый 5-тонный кран на складе может нуждаться в режиме работы A6–A7, чтобы выдерживать напряжённый ежедневный ритм.

Для кранов рабочих мест, если ваше рабочее место работает в одну смену, с десятками циклов в день и в основном поднимает лёгкие грузы, ручной кран рабочего места обычно справится. Но если рабочее место работает в три смены, с сотнями циклов подъёма за смену, и вес материалов приближается к номинальному значению оборудования, тогда режим работы необходимо тщательно рассчитать и выбрать оборудование с соответствующим классом проектирования. В противном случае вскоре появятся усталость конструкции или отказ механизма.

Не игнорируйте те «мягкие», но фатальные факторы окружающей среды

Некоторые условия среды рабочего места часто не имеют соответствующих галочек в таблицах выбора, однако они напрямую определяют осуществимость решения.

Свободная высота — это первое жёсткое ограничение. Пути и главная балка мостового крана рабочего места требуют определённого вертикального пространства. Если над рабочим местом есть трубопроводы, кабельные лотки, осветительное оборудование или само здание имеет ограниченную высоту этажа, необходимо точно рассчитать эффективную свободную высоту от пола до крыши, а затем вычесть высоту конструкции крана и самое низкое положение крюка. Мостовые краны рабочих мест с закрытыми профильными путями имеют в этом отношении определённое преимущество — компактные поперечные сечения, позволяющие адаптироваться к меньшей свободной высоте.

Несущая способность пола и конструкционная поддержка — второе ограничение. Напольные или колонные краны должны передавать усилие на пол или строительную конструкцию. Достаточны ли толщина и армирование бетонной плиты пола, допускает ли несущая способность стальных балок здания подвеску — всё это необходимо подтвердить на этапе проработки решения. Если условия несущей способности пола или крыши не идеальны, могут потребоваться конструкция с распределённой нагрузкой или дополнительные поддерживающие конструкции.

Рабочие привычки оператора столь же важны. Работает ли оператор на рабочем месте стоя или сидя, нужно ли ему часто поворачиваться, с какого направления поступают материалы и в каком направлении уходят — эти детали определяют направление главной балки крана, угол консоли и место установки тали. Хорошее решение для подъёма на рабочем месте должно делать так, чтобы оператору не нужно было специально «идти искать» оборудование; вместо этого оборудование должно естественно находиться в наиболее удобном для оператора положении.

Связываем логику выбора воедино

Вернёмся к самому рабочему месту. Разумная последовательность выбора примерно такова:

Сначала посмотрите, какую форму площади должно охватывать рабочее место — прямоугольную или круговую — это определяет мостовой или консольный тип. Затем посмотрите, какой вес материала фактически необходимо обрабатывать — не завышайте размер, особенно для ручного оборудования. Затем спросите, как оператор будет его использовать — нужно ли дистанционное управление и какова частота. Далее рассчитайте режим работы — соответствуют ли уровень занятости и уровень полной нагрузки. Наконец, подтвердите ограничения окружающей среды — достаточна ли свободная высота, выдержит ли пол и удобна ли планировка.

Пройдя через эту логику, вы обнаружите, что «электрическая таль плюс мостовой кран» — это не стандартный ответ, а пространство выбора, которое необходимо постепенно сужать в соответствии с условиями рабочего места. Одна и та же таль в паре с разными конструкциями путей, режимами привода и типоразмерами грузоподъёмности подходит для совершенно разных рабочих сценариев. По-настоящему профессиональный выбор состоит не в том, чтобы выбрать самое дорогое или самое большое, а в том, чтобы заставить оборудование отступить до точки «почти не существующего» в конкретной среде рабочего места — оператор сосредоточен на своей работе, а сам процесс перемещения больше не становится бременем.
