Логика выбора: от спектра нагрузок до пространственных ограничений

Выбор электрической тали может показаться простым делом: взвесить, насколько тяжёл груз, измерить, на какую высоту его нужно поднять, заглянуть в каталог и выбрать тоннаж. Но в реальной эксплуатации проблемы дают о себе знать: цепь заклинивает каждые несколько дней, тормозные колодки быстро изнашиваются, крюк всегда останавливается на несколько миллиметров мимо, а в низком заводском здании таль после установки просто не может поднять груз на нужную высоту. Проблема в том, что при подборе люди смотрят только на «насколько тяжёлый и насколько высоко», игнорируя среду рабочего места — а это и есть настоящее ограничение. Подбор электрической тали по сути заключается в согласовании кривой рабочих возможностей оборудования с кривой рабочих потребностей рабочего места. Нагрузка, частота, пространство и окружающая среда — эти четыре измерения вместе определяют, какой тип тали сможет хорошо и долго работать на данном рабочем месте. Ниже это разбирается по одному измерению за раз.

Спектр нагрузок: не «какой самый тяжёлый груз она поднимает», а «что она поднимает в среднем»

Большинство людей при подборе обращают внимание только на одну цифру: самый тяжёлый предмет, который нужно поднимать на рабочем месте. Эта цифра, конечно, необходима, но она — лишь отправная точка.

Что действительно определяет срок службы тали — это спектр нагрузок, то есть вес, который обычно поднимается в ежедневной работе, и то, как часто происходит работа с полной нагрузкой. Стандарт FEM Европейской федерации по транспортировке материалов делит распределение нагрузок на четыре категории: лёгкое, среднее, тяжёлое и особо тяжёлое. Таль, которая каждый день поднимает полтонны и иногда поднимает две тонны, и таль, которая каждый день поднимает две тонны, даже при одинаковом номинальном тоннаже будут иметь совершенно разный фактический износ внутренних шестерён и двигателей.

При выборе номинального тоннажа необходим запас прочности. Для обычных рабочих условий выбирайте исходя из максимального веса подъёма, умноженного на 1,25. Если на рабочем месте сильная вибрация и частые пуски и остановки, запас следует увеличить до 1,5 раза. Но запас не становится лучше от того, что он больше: если тоннаж выбран слишком большим, это фактически приводит к перерасходу электроэнергии при подъёме лёгких грузов, а скорость подъёма кажется более медленной. Точный метод подбора таков: сначала рассчитайте среднее фактическое рабочее время в день и среднюю нагрузку, затем сравните с таблицей классов работы и выберите подходящую модель.

Пространственные ограничения: зазор и зона покрытия определяют форму

Свободное пространство в верхней части заводского здания — самое жёсткое ограничение при подборе.

Барабан обычной канатной тали требует, чтобы канат был намотан как минимум в три витка для нормального схода каната. Это определяет, что сам барабан имеет минимальную осевую длину, а толщина корпуса не может быть уменьшена. Если заводское здание — это проект реконструкции старого объекта, или если при новом строительстве высота этажа была сжата для экономии затрат, а под потолком всё ещё находятся трубопроводы и кабельные лотки, то после установки обычной канатной тали верхний предел крюка может оказаться слишком близко к полу, и фактическая эффективная высота подъёма может быть недостаточной.

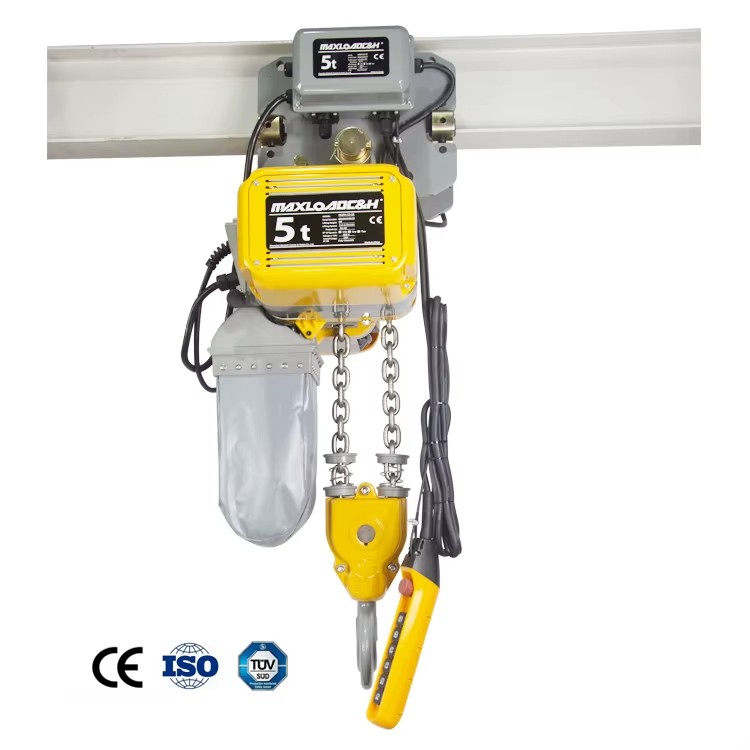

Цепная таль с малой строительной высотой существует именно для такого сценария. Цепной привод использует звёздочку для привода цепи. Осевой размер звёздочки составляет всего около 1,6 ширины цепи, а максимальный угол обхвата между цепью и звёздочкой не превышает 270°C. Ей не нужно наматываться в несколько витков на барабане, как стальному канату. Корпус можно сделать очень тонким, а крюк может подниматься в положение ближе к нижней кромке пути. В низком заводском здании эта разница может стать разницей между «может поднять» и «не может поднять выше оборудования».

Зона покрытия — ещё один пространственный параметр. Если рабочее место требует, чтобы таль перемещалась по прямой вдоль пути, ручная каретка — самый экономичный выбор; если перемещение частое, а груз относительно тяжёлый, электрическая каретка может снизить физическую нагрузку на оператора. Для рабочих мест, которым нужно покрывать определённую площадь, но которые не подходят для установки мостового крана, цепная таль с ходовой кареткой в сочетании с монорельсом или консольной системой — более лёгкое решение.

Рабочий цикл: если односкоростного режима достаточно, не тратьте лишнее на двухскоростной

Производственный ритм рабочего места определяет скоростную конфигурацию тали.

Для эпизодического подъёма на складах, низкочастотной погрузки и разгрузки в ремонтных помещениях и в случаях, где не требуется точность позиционирования, односкоростной тали вполне достаточно. Односкоростные модели имеют простую конструкцию, меньше точек отказов, ниже затраты на обслуживание и более низкую цену покупки. Но если на рабочем месте есть требования по циклу — например, заготовки на сборочной линии нуждаются в точном совмещении, требуются частые пуски и остановки или оператору нужно наблюдать, одновременно точно регулируя положение, — тогда двухскоростная конфигурация стоит вложений. Роль медленной скорости — не «медленность», а обеспечение плавности пусков и остановок и предотвращение столкновений заготовок из-за раскачивания крюка.

Для рабочих мест с более высокими требованиями к точности позиционирования двухскоростной режим с частотным управлением или бесступенчатое регулирование скорости — это дальнейший выбор. Частотный привод обеспечивает плавный пуск и плавную остановку как при подъёме, так и при перемещении, значительно снижая раскачивание крюка. При совмещении оператору не нужно многократно «подгонять» положение. Цена — более крупный блок управления и более высокая стоимость, но в точной сборке или чистых цехах эта инвестиция окупается выходом годной продукции и безопасностью эксплуатации.

Адаптация к окружающей среде: когда стандартные модели не решают задачу, необходимо выбирать конфигурацию

Окружающая среда — наиболее часто недооцениваемое измерение при подборе. При одинаковом тоннаже и скорости, помещённые в разные среды, срок службы может различаться в несколько раз.

В цехах с повышенной влажностью, пылью или агрессивными газами двигатели и тормоза с обычной степенью защиты будут стареть быстрее. Разница между степенями защиты IP54 и IP66 в цехе пищевой обработки, где проводится мойка, или в прибрежной заводской зоне — это разница между отказом через несколько месяцев и отсутствием отказов в течение нескольких лет. В пыльной среде требуется внимание к герметичности электрических шкафов, а в агрессивной среде — к материалу и обработке поверхности цепей или стальных канатов.

Взрывоопасная среда — это красная линия. В зонах химической, нефтехимической и фармацевтической промышленности, где могут присутствовать горючие газы или пыль, искры от обычных двигателей тали и трение тормозов могут стать источниками воспламенения. Двигатели, тормоза и блоки управления взрывозащищённых талей специально спроектированы и сертифицированы, а уровни взрывозащиты соответствуют различным классификациям опасных зон. При подборе необходимо сначала подтвердить, к какой классификации опасной зоны относится рабочее место, а затем сопоставить соответствующий уровень взрывозащиты. Открытые наружные рабочие места также требуют учёта защиты от дождя, защиты от коррозии и диапазона температур. Применимый диапазон температур стандартных талей обычно составляет от - 20°C до +40°C. В условиях экстремального холода или высоких температур требуются специальные решения по смазке и уплотнениям.

Возвращаясь к логике в начале: тоннаж и высота — это входной билет. Спектр нагрузок, пространство, цикл и окружающая среда — это реальные переменные, которые определяют, «как долго эта таль сможет прожить на рабочем месте и удобна ли она в использовании». При подборе изложите среднесуточное число циклов на рабочем месте, фактические размеры зазоров, эксплуатационные требования к позиционированию, а также воздушные и экологические условия, затем сравните их одно за другим с параметрами каталога. Это гораздо надёжнее, чем просто спрашивать: «Сколько стоит трёхтонная?»
