Логика адаптации к условиям эксплуатации при выборе электрической тали

Когда многие люди выбирают электрическую таль, они по привычке сначала обращают внимание на тоннаж и цену, спрашивая «Сколько стоит двухтонная?», прежде чем рассматривать что-либо ещё. Сам этот порядок неверен. Тоннаж — это лишь входной билет. То, что действительно определяет, как долго прослужит таль, насколько хорошо она будет работать и не приведёт ли она к аварии, — это условия, в которых она установлена. Два агрегата одинаковой грузоподъёмности — один размещённый в сухом сборочном цехе, а другой над гальванической ванной — могут различаться по сроку службы более чем в три раза.

Основополагающая логика выбора электрической тали такова: сначала прочитать среду, затем определить параметры. Требования среды к оборудованию делятся на несколько уровней: пространственные условия определяют конструктивную форму, частота работы определяет класс режима работы и способ регулирования скорости, а состав воздуха определяет степень защиты и взрывозащищённое исполнение. Двигаясь слой за слоем, только в самом конце мы доходим до конкретных характеристик.

Сначала посмотрите на потолок, потом говорите о тоннаже

Сколько полезного пространства имеется над рабочим местом — это первое жёсткое ограничение при выборе. Принципиальное конструктивное различие между канатными и цепными талями напрямую определяет, что их пространственные требования совершенно различны.

Барабан канатной тали расположен аксиально, что делает корпус в целом относительно длинным, а минимальное расстояние между крюком и рельсом — относительно большим. Если на заводе достаточно свободной высоты, это не проблема; но если это реконструкция старого заводского здания, или если над рабочим местом плотно проложены трубопроводы и проходят вентиляционные воздуховоды, то после установки обычной канатной тали крюк может оказаться уже близко к полу, оставляя очень малую полезную высоту подъёма. В этом случае необходимо рассмотреть низкопрофильную конструкцию, с барабаном, установленным сбоку, или с параллельно-вальной компоновкой для уменьшения высоты корпуса.

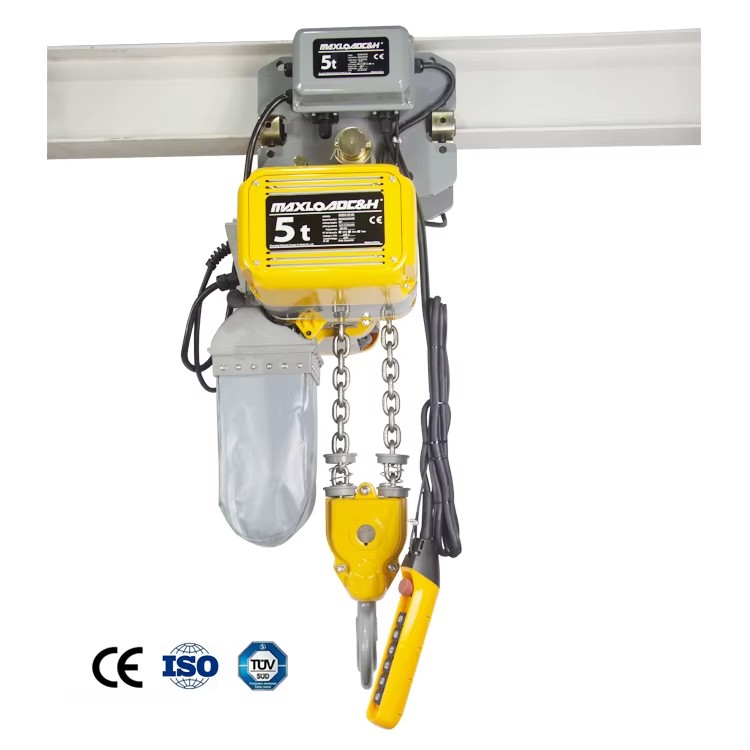

Ситуация с цепными талями противоположна. Цепь заменяет барабан, делая корпус короче и компактнее, а собственный вес намного легче. При одинаковом тоннаже занимаемое ими вертикальное пространство значительно меньше. Для низких цехов, временных рабочих мест или случаев, когда подъём должен выполняться в узких зонах, цепные тали часто оказываются более практичным выбором. Компромисс в том, что высота подъёма обычно ограничена, традиционно в пределах двенадцати метров, и всё, что выше, требует индивидуального изготовления, тогда как канатные тали обычно справляются с более чем тридцатью метрами.

Одним предложением: когда высоты достаточно, выбирайте канатную; когда пространство ограничено, отдавайте приоритет цепным талям и низкопрофильным конструкциям.

Частота работы определяет «скелет», а не «оболочку»

Наиболее легко недооцениваемый фактор рабочей среды — это темп работы. Таль, которая поднимает три-пять раз в день, и таль, которая завершает один цикл каждые две минуты на сборочной линии, могут обе выглядеть как «электрические тали», но запасы прочности их внутренних механизмов и двигателей — это совершенно разные виды.

В отрасли для количественной оценки этого используется класс режима работы. Стандарты FEM/ISO ступенчато классифицируют классы режима работы талей от M3 до M6, что соответствует кратным различиям в теоретических часах работы при полной нагрузке. M3 подходит для ремонтных рабочих мест или складских углов, где подъём выполняется от случая к случаю, тогда как M5 и выше подходят для рабочих мест на производственных линиях, где выполняются сотни циклов в день.

Этот параметр не отражается во внешнем виде, однако он является ключевым фактором, определяющим фактический срок службы оборудования. Использование тали класса M3 для работы класса M5 может не показать проблем в краткосрочной перспективе, но нагрев двигателя, износ тормоза и усталость зубчатых передач будут ускоряться, и частота отказов заметно возрастёт через полгода.

В паре с классом режима работы идёт способ регулирования скорости. Для прерывистой работы достаточно односкоростной модели — простая конструкция и мало точек отказа. Но для точной сборки, выравнивания пресс-форм или случаев, когда заготовка не должна раскачиваться, двухскоростное или частотно-регулируемое управление почти обязательно. Медленная скорость нужна не для «медленности»; она нужна для того, чтобы крюк был послушным на последних нескольких сантиметрах хода, избегая повторных ударов и раскачивания. Частотно-регулируемое управление может дополнительно снизить удар при пуске и остановке, что более благоприятно как для самой конструкции тали, так и для стальной конструкции завода.

Что находится в воздухе, важнее того, что находится на земле

Настоящее испытание среды для электрической тали — это не то, что поднимается, а то, что взвешено в воздухе.

Обычный сухой цех — наименее проблемный сценарий. В нём нет коррозионных сред, концентрация пыли низкая, влажность в пределах нормы, и таль со стандартной степенью защиты справится. В этом случае потратить деньги на класс режима работы и регулирование скорости ценнее, чем тратить их на специальную защиту.

Влажные и коррозионные среды — это другой уровень. В гальванических цехах, травильных рабочих местах, прибрежных заводах и зонах очистки сточных вод коррозионные среды, наполняющие воздух, будут непрерывно атаковать канаты, цепи, крюки и электрические шкафы. Обычные лакокрасочные покрытия не могут долго продержаться в таких условиях, и необходимо вносить изменения на уровне материалов — выбирать коррозионностойкую обработку для цепей или канатов, использовать более высококлассную систему покрытия для конструктивных деталей и рассматривать компоненты из нержавеющей стали в тяжёлых случаях. Соляно-туманные среды особенно суровы; обычные детали из углеродистой стали ржавеют в прибрежных заводах намного быстрее, чем во внутренних районах.

Угроза рабочих мест с высокой запылённостью — это не «грязь», а абразивный износ, образующийся после попадания пыли в двигатель и редуктор. В таких сценариях, как цементные заводы, литейные производства и мукомольная переработка, пыль проникает повсюду. Если степень герметизации электрического шкафа недостаточна, скопление пыли на контактах вызовет плохой контакт, а после заполнения зазора тормоза пылью тормозное усилие будет постепенно снижаться. Такие условия работы требуют внимания к степени защиты. IP55 — это базовый уровень, а для мест с высокой запылённостью следует выбирать модели с более герметичной конструкцией.

Взрывоопасные среды — это красная линия, без места для обсуждения. В таких зонах, как химические цеха, окрасочные рабочие места, фармацевтические цеха и хранилища муки, где присутствуют горючие газы или пыль, искры двигателя обычной тали, трение тормоза или даже удар между крюком и заготовкой могут стать источником воспламенения. Ключевое отличие взрывозащищённой тали в том, что двигатель, электрический шкаф и рукоятка управления выполнены во взрывонепроницаемом исполнении, контактная часть крюка изготовлена из меди или нержавеющей стали во избежание искр от трения, а цепь проходит токоограничивающую обработку. При выборе необходимо подобрать соответствующее взрывозащищённое исполнение в соответствии с типом опасной среды на месте и классификацией зоны. Газовые среды и пылевые среды требуют разных направлений защиты и не могут смешиваться.

Электрическая таль обычно остаётся на рабочем месте более пяти лет. Отклонения в адаптации к среде не проявятся сразу, но будут медленно накапливаться в каждом цикле. Потратить лишние полдня на выяснение условий окружающей среды при выборе гораздо выгоднее, чем заменять или модернизировать позже.
